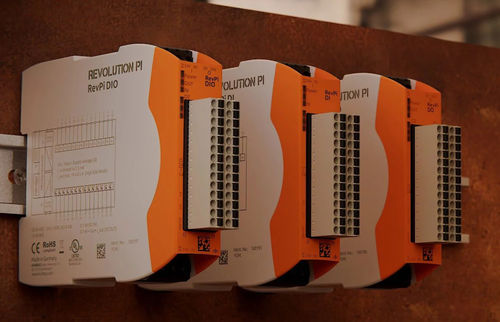

Modulo I/O digitale RevPi series

16 ingressi digitali16 uscite digitalicon 14 uscite digitali

Per trasformare Revolution Pi in un'unità di controllo industriale, è possibile collegare al modulo di base RevPi Core diversi moduli I/O digitali. I moduli di I/O sono disponibili in tre versioni. Tutti hanno lo stesso connettore di I/O a 28 pin sul lato anteriore (connettore con due file di 14 pin ciascuna - vengono forniti due connettori a presa a 14 pin adatti con contatti a molla per il collegamento di fili di collegamento a treccia fino a 1,5 mm²). Oltre alla versione standard con 14 ingressi e 14 uscite digitali, sono disponibili anche due versioni speciali con 16 ingressi o 16 uscite digitali. Tutte le versioni sono dotate di separazione galvanica tra il circuito logico PiBridge e gli ingressi e le uscite (tensione di isolamento 600 VRMS). La versione RevPi DIO presenta inoltre una separazione galvanica tra ingressi e uscite. Tutte le versioni sono protette contro le interferenze secondo i requisiti della norma EN 61131-2 e possono funzionare a una temperatura ambiente compresa tra -40 °C e 55 °C con un'umidità relativa fino al 93%. Inoltre, tutti i moduli I/O digitali sono certificati UL (UL-File-No. E494534). Gli ingressi CC hanno una soglia di tensione che, per la tensione di alimentazione di 24 V, è conforme alle definizioni di ingresso di tipo 1 e 3 della norma EN 61131-2. La corrente d'ingresso è bloccata a un valore massimo di 24 V. La corrente di ingresso è bloccata a un massimo di 2,4 mA. Questa norma non è definita per gli ingressi a 12 V, pertanto non possiamo verificarne la conformità. Tuttavia, le soglie si riducono ragionevolmente con la tensione di alimentazione. Se la tensione di alimentazione scende sotto i 9 V, viene inviato un allarme al RevPi Core/Connect. Questo può essere utilizzato come indicazione di valori di ingresso inaffidabili che non sono più conformi alla norma per un ingresso digitale a 24 V.
