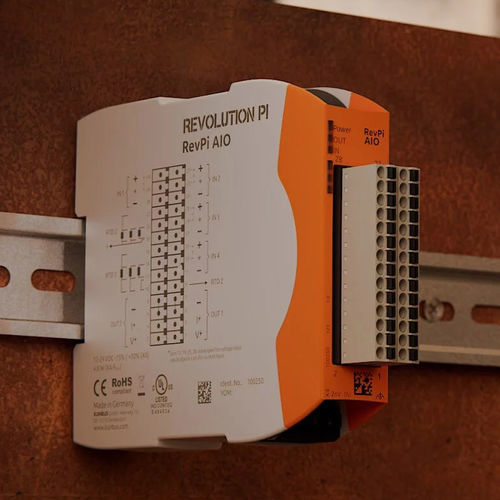

Modulo I/O analogico RevPi AIO

a 4 ingressi analogicia 2 uscite analogichedi tensione

Oltre a tre diversi moduli di espansione I/O digitali, è disponibile anche un modulo di espansione I/O analogico. Utilizzando RevPi AIO, un sistema Revolution Pi viene ampliato con 4 ingressi analogici, 2 uscite analogiche e 2 canali RTD. Come tutti i moduli di I/O, RevPi AIO è dotato di un connettore di I/O a 28 pin sulla parte anteriore. Gli ingressi, le uscite e i canali RTD sono isolati galvanicamente tra loro e dal circuito logico. Il RevPi AIO è protetto contro le interferenze secondo i requisiti della norma EN 61131-2 e può funzionare con una temperatura ambiente compresa tra -30 °C e 55 °C. Inoltre, il modulo I/O analogico è certificato UL (UL-File-No. E494534). Il RevPi AIO dispone di 4 ingressi analogici per il collegamento di sensori analogici, come un sensore di livello o di prossimità. Gamme di ingresso supportate per tensione e corrente: Campo di ingresso per la tensione 0 - 5 V 0 - 10 V +/- 5 V +/- 10 V Campo di ingresso della corrente: 0 - 20 mA 0 - 24 mA +/- 25 mA Il RevPi AIO dispone di 2 uscite analogiche con risoluzione a 16 bit per il collegamento di attuatori analogici. Campi di uscita supportati per tensione e corrente: Campo di uscita della tensione 0 - 5 V 0 - 10 V +/- 5 V +/- 10 V 0 - 5.5 V 0 - 11 V +/- 5.5 V +/- 11 V Campo di uscita della corrente: 0 - 20 mA 0 - 24 mA
