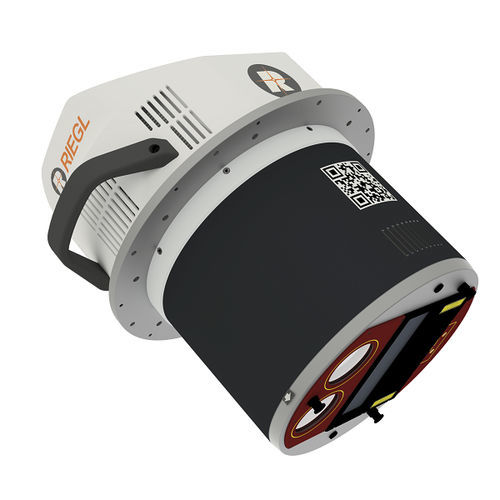

Sistema di scanner 2D VQ-1260

per misurazione di lunghe distanzeLIDARaerotrasportato

Il VQ-1260 è uno dei più recenti sistemi di scansione laser aviotrasportati di fascia alta di RIEGL, adatto a un ampio campo di applicazioni, dalla mappatura di aree ampie ad alta densità di punti alla mappatura di città ad altissima risoluzione o alla mappatura di corridoi. Il design unico è caratterizzato da una frequenza di ripetizione degli impulsi a partire da 2,2 MHz, con conseguente spaziatura regolare dei punti e una distribuzione quasi costante della densità dei punti sul terreno. Per una riflettanza del target del 20%, il sistema è caratterizzato da grandi distanze di misura, fino a 5400 m con un PRR minimo di 270 kHz e fino a 2300 m con un PRR massimo di 2,2 MHz, che si traducono in un'alta efficienza insuperabile nell'acquisizione di aree, ad esempio fino a 500 km²/h a una velocità di volo di 150 nodi per una media di 8 punti per metro quadrato. Un frontend ottico di nuova concezione riduce significativamente gli echi a distanza ravvicinata dovuti al clutter atmosferico, ottenendo nuvole di punti pulite. L'elaborazione online delle forme d'onda e l'elaborazione di tutte le forme d'onda sono un'ovvietà per questa classe di apparecchiature. I dati di scansione e le immagini della telecamera sono memorizzati su dischi rigidi rimovibili a cui si può accedere direttamente sul dispositivo, eliminando la necessità di un registratore di dati esterno. Un'unità IMU/GNSS ad alte prestazioni e una o due telecamere RGB/NIR opzionali ad alta risoluzione sono perfettamente integrate nell'alloggiamento compatto e di facile utilizzo. La flangia di montaggio standardizzata si adatta ai tipici portelli o ai supporti di livellamento girostabilizzati per mantenere una distribuzione ottimale dei punti.
