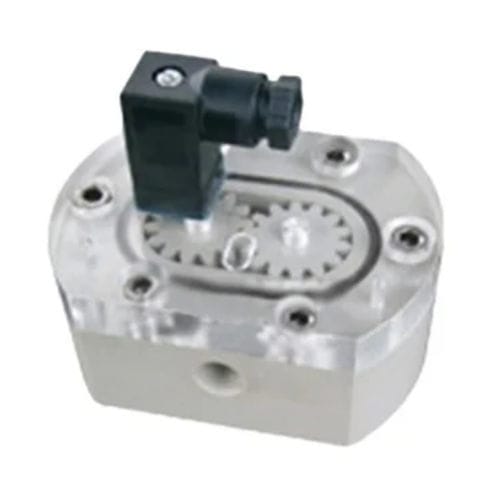

Misuratore di portata a ingranaggi VZB-04-PP-VA

a rotoreper liquidiverticale

Il sensore ad ingranaggi VZB grazie alle guarnizioni in EPDM, alla girante in PMMA e al corpo dello strumento in PP, può essere impiegato nel monitoraggio di portate di liquidi alcalini. Questo sensore volumetrico lavora in un intervallo di temperature che va da -10 °C fino a 90°C e resiste ad una pressione massima di 35 bar. Questo strumento è capace di processare fino a 3 lt/min. La ripetibilità dello ±0,5% e un'accuratezza del ±1% può essere migliorata eseguendo una taratura in campo attraverso la modifica del fattore di calibrazione. Il sensore è alimentato a 24 Vcc e il segnale in uscita è di tipo NPN. Per l'utilizzo è raccomandato un filtro a maglia stretta circa 200 mesh per evitare di compromettere l'elica interna ed è indispensabile mantenere dei tratti rettilinei prima e dopo l'installazione del sensore per garantire l'accuratezza e la ripetibilità. CARATTERISTICHE PRODOTTO Principio di misura - Ingranaggi Grandezze misurate - Portata Tipo di rilevamento - Misura in continuo Protezione dall'esplosione - Zona sicura Montaggio - In linea idraulica Punto di misura - Condotta Principio di rilevamento - Con contatto Proprietà del fluido - Viscoso/Appiccicoso Posizione di installazione - Verticale, Orizzontale Direzione flusso - Unidirezionale DETTAGLI INGRESSI ED USCITE Tutte le uscite di segnale disponibili - Impulsi NPN Tipo di Uscita di Segnale - Digitale (Impulsi o frequenza) N° di impulsi - 1150 imp/L DATI ELETTRICI Tipo di collegamento elettrico - Connettore GDSN 207 a 2 vie + PE Protezione dall'inversione di polarità - No LED di stato - Nessuno
