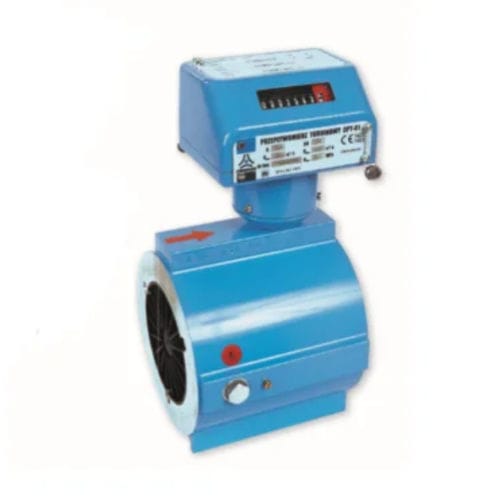

Misuratore di portata a turbina CPT-01

volumetricoper gasDN40 - 1"1/2

Il Quantometro a turbina sfrutta il principio di proporzionalità tra la quantità di gas che attraversa il contatore e le rotazioni della turbina. Un sistema di trasmissione meccanico/magnetico attiva l'unità di conteggio, posizionata nella parte superiore del quantometro che mostra il volume di gas nelle condizioni operative. L'eccezionale precisione dei cuscinetti, le tolleranze strette di tutti i componenti di misurazione e l'inclusione di un raddrizzatore di flusso contribuiscono a ridurre al minimo le perdite di carico. La cartuccia di misurazione è separata dal corpo esterno, garantendo l'immunità da potenziali sollecitazioni meccaniche derivanti dall'inerzia di allineamento delle flange. Inoltre, può essere completamente sostituita. I quantometri CPT-01 offrono la possibilità di connettere lo strumento alla tubazione mediante filetto gas o wafer e vantano approvazioni ATEX e PED. Inoltre in conformità con la norma ISO 9001, soddisfano gli standard ISO 9951 DIN 33800. Con dimensioni che vanno da 40 a 200 mm, questi misuratori di flusso coprono portate da 6 a 2500 m³/h. La rangeability standard è di 1:20, ma sono disponibili rapporti diversi ed operano entro gamme di pressione di PN 16, PN 20 e ANSI 150. Progettati per l'uso all'aperto con una classificazione IP66, questi misuratori di flusso possono essere installati in posizione orizzontale o verticale. Vengono forniti di serie con due generatori di impulsi a bassa frequenza mentre come optional è possibile scegliere anche generatori di impulsi ad alta frequenza di tipo NAMUR.
