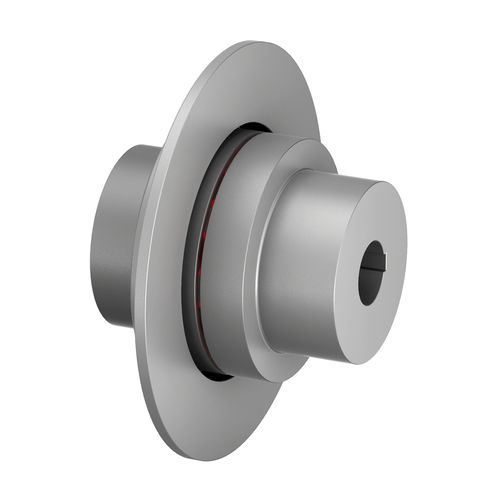

Giunto flessibile in torsione TNM ETW

ad elastomeroa ganasciaa denti

Design in due parti con disco del freno - Disco del freno in ferro a grafite nodulare Il giunto RINGFEDER® TNM ETW è un giunto ad artiglio torsionalmente flessibile e antiurto con disco freno. Compensano il disallineamento angolare, radiale e assiale dell'albero entro tolleranze fisse. La coppia viene trasmessa attraverso un anello elastico di transizione. L'anello elastico di transizione in gomma sintetica (Pb) smorza gli urti e le vibrazioni torsionali, è resistente all'olio, insensibile alla temperatura e normalmente conduttore di elettricità. In questo modo si evitano, tra l'altro, cariche statiche indesiderate. Il giunto può essere utilizzato per entrambi i sensi di rotazione e può essere installato in qualsiasi posizione. INTRODUZIONE Il giunto a rotazione elastica della serie RINGFEDER® TNM è flessibile in tutte le direzioni e compensa quindi i disallineamenti angolari, paralleli e assiali degli alberi delle macchine collegate. I disallineamenti possono essere causati, ad esempio, da un montaggio impreciso, da movimenti termici o da fenomeni di assestamento. Evitare le vibrazioni torsionali Grazie alla resilienza rotazionale del giunto, le pericolose vibrazioni torsionali del campo di funzionamento delle macchine dell'impianto possono essere trasferite a campi di velocità di rotazione in cui non si prevedono effetti negativi. Gli anelli intermedi elastici possiedono un'elevata capacità di smorzamento del materiale che consente ai giunti di mantenere entro i limiti i potenziamenti di risonanza quando si attraversano intervalli di velocità pericolosi, proteggendo così le macchine accoppiate da eventuali danni.
