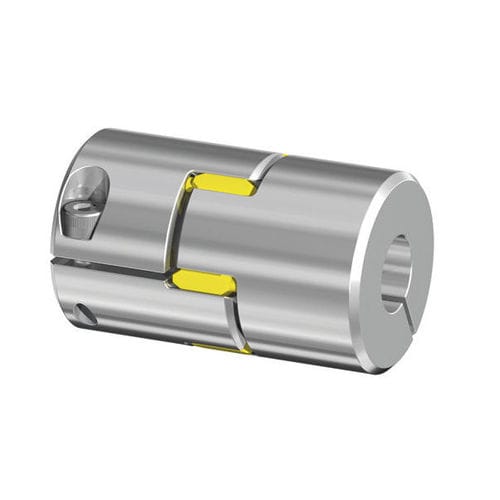

Giunto flessibile GWE 5103.1
per alberoper mandrinocompatto

giunto flessibile
giunto flessibile
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
flessibile
Applicazioni
per albero, per mandrino
Altre caratteristiche
compatto, senza gioco, in miniatura
Fissaggio
manicotto
Coppia

Max.: 3 Nm
(2,2127 ft.lb)

Min.: 0,5 Nm
(0,3688 ft.lb)

Velocità di rotazione

Max.: 38.000 rpm
(238.761,04 rad.min-1)

Min.: 19.000 rpm
(119.380,52 rad.min-1)

Descrizione

Giunto miniaturizzato con mozzi di serraggio estesi e fessura singola I giunti a ganasce senza gioco della serie RINGFEDER® GWE 5103.1 si distinguono per il loro design compatto. Si compone di due mozzi di accoppiamento lunghi a fessura singola con elevata concentricità e di uno spider in elastomero che può essere fornito in diversi livelli di durezza Shore. La tolleranza dell'albero deve rientrare nella tolleranza "g6" - "h7". Il ragno in elastomero produce un giunto a ganasce elastiche senza gioco, antiperforazione, smorzato e isolato elettricamente. Giunti a ganasce in elastomero senza gioco RINGFEDER® GWE I giunti a ganasce senza gioco RINGFEDER® GWE sono utilizzati in ingegneria dove l'elevata precisione di posizionamento richiede lo smorzamento delle vibrazioni in processi fortemente accelerati e si preferisce l'uso di soluzioni di accoppiamento plug-in. Vantaggi Assenza di gioco, grazie alla precompressione Innestabile Smorzamento delle vibrazioni Compensazione di disallineamenti radiali, assiali e angolari Isolamento elettrico Applicazioni Encoder Azionamenti di precisione Azionamenti di alimentazione Mandrini di rettifica e fresatura Macchine utensili Macchine per l'imballaggio Robotica Linee di trasferimento Teste multimandrino Attrezzature per la lavorazione del legno Macchinari tessili Apparecchiature di trasporto

---

VIDEO
