Giunto flessibile GWE 5102
per alberoper mandrinocompatto

giunto flessibile
giunto flessibile
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
flessibile
Applicazioni
per albero, per mandrino
Altre caratteristiche
con misura di coppia, compatto, senza gioco, in miniatura
Fissaggio
con flangia, con vite di regolazione
Coppia

Min.: 0,5 Nm
(0,3688 ft.lb)

Max.: 650 Nm
(479,4154 ft.lb)

Velocità di rotazione

Min.: 5.900 rpm
(37.070,79 rad.min-1)

Max.: 47.500 rpm
(298.451,3 rad.min-1)

Descrizione

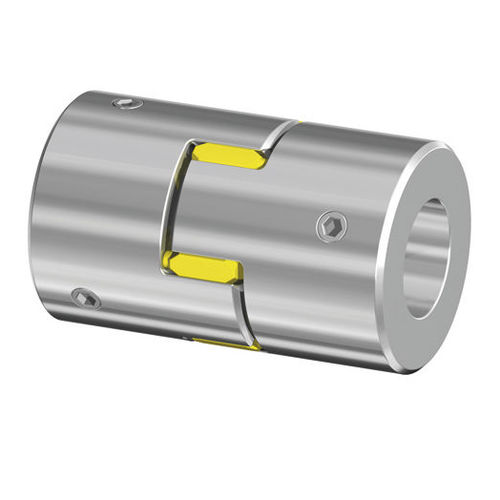

Giunto in miniatura con mozzi a vite RINGFEDER® GWE 5102 è un giunto miniaturizzato compatto e rappresenta la soluzione per coppie ridotte e spazi di installazione ristretti. Le metà del giunto sono fissate all'albero con perni filettati anziché con mozzi di serraggio. La tolleranza dell'albero deve rientrare nelle tolleranze "g6" e "h7". Due perni filettati sfalsati di 120° producono la pressione di contatto tra il mozzo del giunto e l'albero necessaria per trasmettere la coppia. I ragni in elastomero sono disponibili in diversi livelli di durezza Shore. Qualunque sia la versione scelta: RINGFEDER® GWE 5102 miniatura è elettricamente isolante e smorza le vibrazioni. Caratteristiche del prodotto Giunti a ganasce in elastomero senza gioco RINGFEDER® GWE I giunti a ganasce senza gioco RINGFEDER® GWE sono utilizzati in ingegneria dove l'elevata precisione di posizionamento richiede lo smorzamento delle vibrazioni in processi fortemente accelerati e si preferisce l'uso di soluzioni di accoppiamento plug-in. Vantaggi Assenza di gioco, grazie alla precompressione Innestabile Smorzamento delle vibrazioni Compensazione di disallineamenti radiali, assiali e angolari Isolamento elettrico Applicazioni Encoder Azionamenti di precisione Azionamenti di alimentazione Mandrini di rettifica e fresatura Macchine utensili Macchine per l'imballaggio Robotica Linee di trasferimento Teste multimandrino Attrezzature per la lavorazione del legno Macchinari tessili Apparecchiature di trasporto

---

VIDEO
