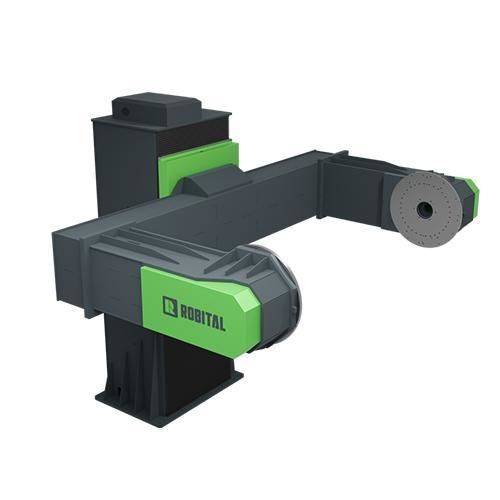

Posizionatore a motore IDC

elettricorotativo2 assi

Panoramica
I posizionatori robotizzati della serie IDC sono progettati per gestire pezzi lunghi e complessi nell'automazione industriale. Presentano una struttura rigida, rotazione continua a 360° e una configurazione con una stazione e due assi orizzontali per supportare componenti grandi, asimmetrici o allungati. Le unità sono pensate per integrarsi con bracci robot industriali per garantire posizionamenti precisi, ripetibili e adatti a carichi pesanti.

Proprietà principali

• Struttura meccanica rigida e durevole per uso industriale
• Rotazione continua 360° sull'asse rotante
• Layout a una stazione con due assi orizzontali per pezzi lunghi/complessi
• Gamma di portate da 500 kg a 20.000 kg (a seconda della taglia)
• Opzioni albero pieno (SSH) o albero cavo (HSH/Hsh); gruppi di azionamento configurabili

Specifiche tecniche (tabella)
Taglia | Capacità (kg) | Diametro di rotazione | *2 Informazioni albero | Velocità max asse rotazione (RPM) | Velocità max asse inclinazione (RPM) | Codice gruppo di azionamento | Inerzia ammissibile (kgm²) | Coppia rotazione (Nm) | Coppia inclinazione (Nm)
Xsmall | 500 | Q750, Q1000, Q1500, Q2000 | SSH, HSH | 30 | 15 | OPTIONS | 300 | 780 | 1750
Small | 1000 | Q1500, Q2000, Q2500, Q3000 | SSH, HSH | 15 | 10 | OPTIONS | 1750 | 1750 | 4100
Small | 2500 | Q1500, Q2000, Q2500, Q3000 | SSH, HSH | 10 | 10 | OPTIONS | 2750 | 4100 | 9000
Medium | 5000 | Q2000, Q2500, Q3000, Q3500 | HSH | 7,5 | 8 | OPTIONS | 8000 | 9000 | 13000
Medium | 7500 | Q2000, Q2500, Q3000, Q3500 | HSH | 7,5 | 7,5 | OPTIONS | 12500 | 13000 | 19000
Large | 10000 | Q2000, Q2500, Q3000, Q3500, Q4000 | HSH | 6 | 7,5 | OPTIONS | 22500 | 19000 | 29000
Large | 15000 | Q2500, Q3000, Q3500, Q4000, Q4500 | HSH | 6 | 6 | OPTIONS | 40000 | 29000 | 38000
Xlarge | 20000 | Q2500, Q3000, Q3500, Q4000, Q4500 | HSH | 4 | 4 | OPTIONS | 55000 | 38000 | 77000

Note
*1 SD = Single Drive, DD = Double Drive
*2 SSH = Solid Shaft, HSH / Hsh = Hollow Shaft

Motori servo raccomandati
ABB, COMAU, FANUC, HYUNDAI, KAWASAKI, KUKA, METALG, NACHI, OTC, PANASONIC, STAUBLI, YASKAWA

Caratteristiche / dettagli tecnici

• Taglie disponibili: Xsmall, Small, Medium, Large, Xlarge
• Portate da 500 kg fino a 20.000 kg a seconda della taglia
• Opzioni di diametro di rotazione e combinazioni serie Q variabili per modello
• Scelte d'albero: albero pieno (SSH) o albero cavo (HSH/Hsh)
• Velocità max asse rotazione: 4–30 RPM a seconda della taglia
• Velocità max asse inclinazione: 4–15 RPM a seconda della taglia
• Inerzia ammissibile e valori di coppia specificati per taglia nella tabella
• Codici gruppo di azionamento configurabili come OPTIONS per adattarsi a robot/servo
• Progettato per integrazione con i principali marchi di robot industriali; disponibili opzioni di personalizzazione
