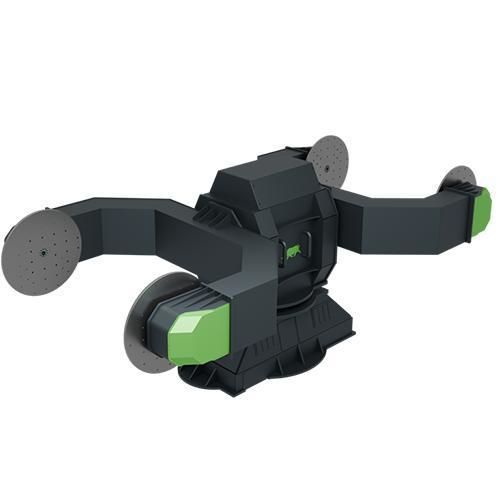

Posizionatore rotativo IDCD

5 assiper robotmultiplo di pallet

Prodotto
[IDCD] INVERSE DROP CENTER DOUBLE

Proprietà principali della serie IDCD:

• Struttura rigida per posizionamento stabile e ripetibile
• Posizionamento ad alta precisione adatto a saldatura e lavorazioni robotizzate
• Progettato per funzionamento industriale continuo e integrazione in cicli brevi
• Design a due stazioni e cinque assi che consente carico/scarico su una stazione mentre l'altra viene lavorata, riducendo i tempi di ciclo

Specifiche tecniche (tabella):
Taglia | Capacità (kg) | Diametro di rotazione | *2 Informazioni albero | Velocità max asse rotazione (RPM) | Velocità max asse inclinazione (RPM) | Codice gruppo di azionamento | Inerzia ammessa (kgm²) | Coppia rotazione (Nm) | Coppia inclinazione (Nm)
Xsmall | 500 | Q750, Q1000, Q1500, Q2000 | Ssh, Hsh | 30 | 15 | OPTIONS | 300 | 780 | 1750
Small | 1000 | Q1500, Q2000, Q2500, Q3000 | Ssh, Hsh | 15 | 10 | OPTIONS | 1750 | 1750 | 4100
Small | 2500 | Q1500, Q2000, Q2500, Q3000 | Ssh, Hsh | 10 | 10 | OPTIONS | 2750 | 4100 | 9000
Medium | 5000 | Q2000, Q2500, Q3000, Q3500 | Hsh | 7,5 | 8 | OPTIONS | 8000 | 9000 | 13000
Medium | 7500 | Q2000, Q2500, Q3000, Q3500 | Hsh | 7,5 | 7,5 | OPTIONS | 12500 | 13000 | 19000
Large | 10000 | Q2000, Q2500, Q3000, Q3500, Q4000 | Hsh | 6 | 7,5 | OPTIONS | 22500 | 19000 | 29000
Large | 15000 | Q2500, Q3000, Q3500, Q4000, Q4500 | Hsh | 6 | 6 | OPTIONS | 40000 | 29000 | 38000
XLarge | 20000 | Q2500, Q3000, Q3500, Q4000, Q4500 | Hsh | 4 | 4 | OPTIONS | 55000 | 38000 | 77000

Note / Definizioni
*1 SD = Single Drive | DD = Double Drive
*2 SSH = Solid Shaft | HSH = Hollow Shaft

Motori servo consigliati

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Informazioni aggiuntive / Opzioni

• Personalizzazione per esigenze specifiche di carico, attrezzaggio e ciclo
• Opzioni e accessori per adattare interfacce e fissaggi
• Progettato per integrarsi con celle robotiche e PLC esistenti per garantire compatibilità
• Opzioni di colore e finitura per adattarsi all'identità dell'impianto o del brand
• Possibilità di personalizzazione con marchio cliente
• Capacità di fornire progetti su misura per specifiche non standard

Caratteristiche tecniche / specifiche

• Posizionatore robotico a due stazioni e cinque assi
• Classi di dimensioni disponibili: Xsmall, Small (due varianti), Medium (due varianti), Large (due varianti), XLarge
• Portate da 500 kg fino a 20.000 kg a seconda della taglia
• Diametro di rotazione e unità rotative compatibili variabili in base alla taglia (esempi: serie Q750–Q4500)
• Opzioni albero: SSH (albero pieno) o HSH (albero cavo)
• Velocità max asse rotazione: da 4 a 30 RPM in base alla taglia
• Velocità max asse inclinazione: da 4 a 15 RPM in base alla taglia
• Inerzie ammesse e valori di coppia forniti per taglia nella tabella tecnica sopra
• Codice gruppo di azionamento e opzioni configurabili (elencati come OPTIONS)
• Motori servo consigliati elencati per verifica di compatibilità
