Per robot con carico utile di 1000 kg
Design compatto
Trasmissione interna del segnale
Minima usura delle superfici di contatto
Ottimizzato per la movimentazione di materiali e ambienti difficili

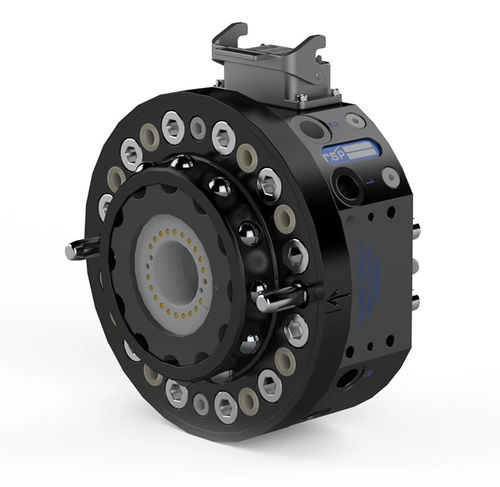

Capacità di cambio utensile per il cambiautensili TC1000-8E
I cambiautensili RSP sono progettati per massimizzare la flessibilità e l'affidabilità del vostro parco robot. Offrono la possibilità di migliorare l'applicazione del robot consentendogli di passare da un utensile all'altro, come pinze, unità di saldatura, attrezzature, ecc. I cambiautensili di RSP sono robusti e possono gestire operazioni di cambio continuo con affidabilità e sicurezza costanti. A seconda del modello e delle opzioni, è possibile trasferire segnali elettrici, potenza di saldatura e servoassistenza, dati, acqua e aria compressa dal lato del robot all'utensile.
Interfaccia meccanica
ISO 9409-1-200-12-M16
Carico utile del robot -
1000 kg | 2200 lb
Fz -
± 10000 N | ± 2200 lb
Mz -
± 10000 Nm | ± 88000 lbf-in
Mx/My -
± 10000 Nm | ± 88000 lbf-in
Peso -
19.8 kg | 43,65 lb
Altezza -
100 mm | 3,94 pollici
Canali d'aria totali -
10
Canali via etere dedicati -
2 (TC aperto e TC chiuso)
Canali d'aria disponibili per l'utensile -
8
Connessione aria, ingresso -
G 1/2" (8x), G 1/8" (2x)
Pressione massima dell'aria -
10 bar | 145 psi
Flusso d'aria per canale -
2000 l/min | 70,6 CFM
Qualità dell'aria -
Aria filtrata senza olio e senza acqua, con un contenuto di particelle massimo di 25µm
Segnali totali -
21
Segnali dedicati al lato robot -
6 (2x 0 V, 2x 24 V, TC accoppiato e TC disaccoppiato)
Segnali disponibili per l'utensile
15
Collegamento lato robot -
3 moduli Harting 10B
Corrente nominale -
2 A
Tensione nominale -
60 V
Classe IP -
IP 54
Temperatura di lavoro -
+10°C - +50°C | 50 °F - 120 °F
---
