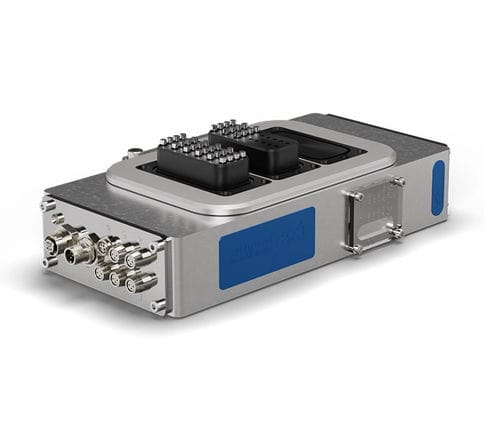

Modulo di interfaccia ProfiNet P7501-012

di potenzaper robotper cambiautensili

Le soluzioni di sicurezza brevettate da RSP per i cambiautensili e gli accessori per utensili della serie Moduflex, con supervisione di sicurezza interna, li rendono particolarmente adatti all'industria automobilistica. Il modulo RSP Safety combina il trasferimento dei segnali di controllo e dell'alimentazione con un'unità di sicurezza integrata. È progettato per una varietà di applicazioni robotiche ed è disponibile per una serie di robot e connessioni. Grazie a questo modulo di sicurezza, il cambio utensili non si aprirà, indipendentemente dai segnali di controllo provenienti dal controllore del robot, a meno che non sia vuoto o, in alternativa, quando il cambio utensili (TC) con l'attacco utensile (TA) si trova in una posizione sicura di aggancio in un portautensili. Connettore 1 - M12 con codice D, femmina C1 Segnali totali - 4 (2 coppie) Segnali C1 dedicati - 4 (2 coppie) Segnali C1 disponibili - 4 (2 coppie) Connettore 2 - Souriau compatto 26P, maschio Tipo C2 - alimentazione a 24 V, segnale C2 Corrente nominale - 2A (7 segnali), 4A (alimentazione a 24 V) C2 Tensione nominale - 24V (alimentazione 24V), 40V (7 segnali) C2 Totale segnali - 11 + PE Segnali C2 dedicati - 2x24V, 2x0V + PE C2 Segnali disponibili - 2x24V, 2x0V + PE + 7 Connettore 3 - M23 17P, maschio Tipo C3 - Risolutore C3 Segnali totali - 6 (3 doppini schermati) Segnali C3 disponibili - 6 (3 doppini schermati) Connettore 4 - M23 Alimentazione, filettatura maschio, 8 pin Tipo C4 - Alimentazione C4 Corrente nominale - 4x5A, 4x15A C4 Tensione nominale 4x300V, 4x600V C4 Totale segnali - 8 Segnali C4 disponibili - 8 Peso - 2.6 kg | 5,7 lb Temperatura di lavoro - +10°C - +50°C | 50 °F - 120 °F Classe IP - IP 54 (in condizione di aggancio)
