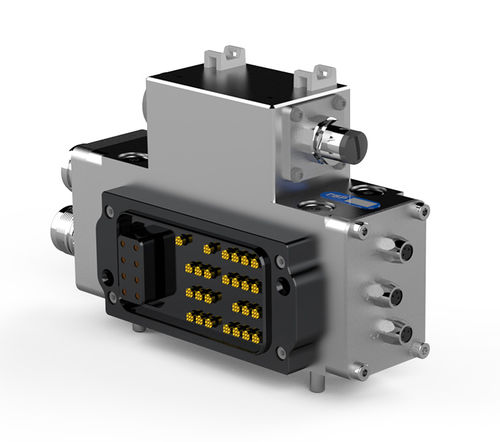

Modulo di interfaccia ProfiNet TC240-960

busdi potenzaper resolver

Modulo multiplo per segnale, servo, resolver e bus Profinet. Da utilizzare con i cambiautensili Moduflex TC240 - TC960. Facile da personalizzare I cambiautensili e gli accessori per utensili della serie Modular sono facili da adattare alle esigenze dell'applicazione. Questo grazie al sistema modulare che consente di dotare l'unità di canali aggiuntivi per l'elettricità, l'aria, ecc. Ogni modulo per il cambio utensile ha un modulo corrispondente per l'accessorio utensile. In questo modo si ha la flessibilità di dotare il robot esattamente di ciò di cui ha bisogno. Tipo di segnale Bus, servo, segnale Connettore 1 - Souriau UT0W01626PH, 26 pin Tipo C1 - Segnale C1 Segnali totali - 19 + PE Segnali C1 dedicati - 6 (TC chiuso, TC aperto, doOpen TC1, doOpen TC2, 24V, 0V) Segnali C1 disponibili - 13 + PE C1 Corrente nominale - 2A C1 Tensione nominale - 30V Connettore 2 - Segnale M23, filettatura maschio, 17 pin Tipo C2 - Risolutore C2 Corrente nominale - 2A C2 Tensione nominale - 60V C2 Segnali disponibili - 6 Connettore 3 - M23 Alimentazione, filettatura maschio, 8 pin Tipo C3 - Servo/freno C3 Corrente nominale - 15A (3x), 5A (4x) C3 Tensione nominale - 300V (4x), 600V (3x) C3 Segnali disponibili - 8 (4 + 3, PE) Connettore 4 - M12-D codificato, 4 prese Tipo C4 - Bus C4 Corrente nominale - 1A C4 Tensione nominale - 60V Bus disponibile per l'utensile - 4 (2 coppie), 100 Mbit/s Classe IP - IP 54 (in condizione di aggancio) Peso - 1.1 kg | 2,43 lb Temperatura di lavoro - +10°C - +50°C | 50 °F - 120 °F
