Profilo in alluminio anodizzato PIL 4140 series

in alluminioin lega d'alluminioquadrato

Prodotto

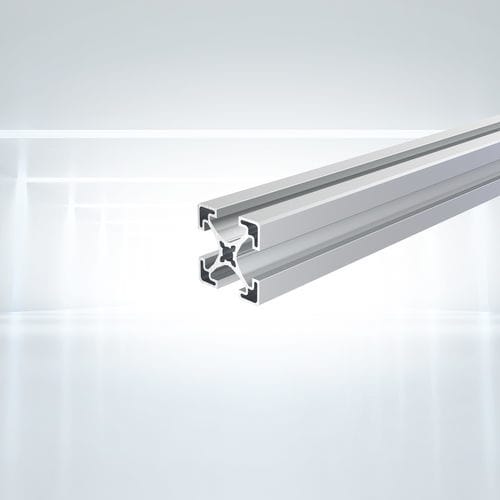

Robotunits Lean Line profilo 40x40, profilo in alluminio leggero ad uso universale per la costruzione di telai macchine, protezioni, scaffalature e applicazioni simili.

Applicazione

• barriere di protezione per macchine
• involucri
• pannelli di sicurezza
• telai macchina leggeri
• postazioni di lavoro
• scaffali, ripiani, carrelli (attrezzature MRO)

Varianti / Articoli (esempi)

• Profilo 40x40 Lean Line, tagliato a misura, filettatura M8 ad entrambe le estremità, profondità 50 mm — SKU: PIL4140SNN
• Profilo 40x40 Lean Line, lunghezza di magazzino 6050 mm — SKU: PIL4140NNN
• Profilo 40x40 Lean Line, 80 pezzi, lunghezza di magazzino 6050 mm — SKU: PIL4140PAC

Download (documenti disponibili)

• Catalog17_Extrusion and Fastening Technology (PDF)
• Catalog16.5_Technical appendix_Extrusion (PDF)
• Catalog16.5_Technical appendix_Fastener (PDF)
• Robotunits_Folder_EN_web (PDF)

CAD / Dati 3D
I dati CAD sono disponibili tramite il visualizzatore PartCommunity integrato (il download CAD richiede account/accesso).

Caratteristiche / Specifiche tecniche

• Modello / codice: PIL 4140
• Profilo: 40x40 Lean Line
• Materiale: EN AW-6063-T66 alluminio anodizzato opaco
• Momento di resistenza W_x = W_y: 3,3 cm3
• Momenti d'inerzia I_x = I_y: 6,5 cm4
• Momento d'inerzia torsionale I_t: 0,6 cm4
• Area sezione A: 431,0 mm2
• Peso per metro: 1,160 kg/m
