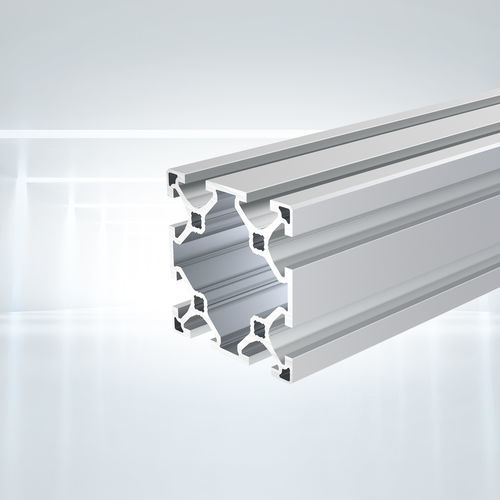

Profilo in alluminio anodizzato PIL 8080 series

in alluminioin lega d'alluminioquadrato

Panoramica prodotto
Profilo in alluminio 80x80, modello PIL 8080. Estruso modulare con scanalatura a T progettato per telai macchina, postazioni di lavoro e strutture modulari.

Codice modello
PIL 8080

Applicazione

• Telaio macchine
• Postazioni di lavoro
• Protezione macchine e contenitori
• Scaffalature, carrelli e ripiani (attrezzature MRO)
• Telaio e basi per nastri trasportatori

Variazioni / Articoli disponibili

• Profilo 80x80, tagliato a misura, filettatura M8 su entrambi i lati, 50 mm — SKU: PIL8080SNN
• Profilo 80x80, barra standard lunghezza 6050 mm — SKU: PIL8080NNN
• Profilo 80x80, confezione da 25 barre, lunghezza 6050 mm — SKU: PIL8080PAC

Dati tecnici
Materiale: alluminio EN AW-6063-T66 anodizzato chiaro
Momento resistente W_x = W_y: 28,0 cm3
Momento d'inerzia I_x = I_y: 112,0 cm4
Momento d'inerzia torsionale I_t: 59,5 cm4
Area sezione trasversale A: 1547,0 mm2
Peso per metro: 4,280 kg/m

Download (relativi al prodotto)
Cataloghi e appendici tecniche disponibili per la famiglia di profili (schede e documentazione tecnica).

Dati CAD / disegni
Disegno 2D e modelli CAD 3D disponibili per il download (l'accesso può richiedere registrazione).

Caratteristiche / specificazioni tecniche

• Nome prodotto: Estruso 80x80
• Codice modello: PIL 8080
• Materiale: EN AW-6063-T66 (anodizzato chiaro)
• Momento resistente (W_x, W_y): 28,0 cm3
• Momento d'inerzia (I_x, I_y): 112,0 cm4
• Momento d'inerzia torsionale (I_t): 59,5 cm4
• Area sezione (A): 1547,0 mm2
• Peso: 4,280 kg/m
• Scanalatura a T: 14 mm per fissaggi e accessori modulari
• Formati disponibili: tagliato a misura, barra 6050 mm, confezione da 25
