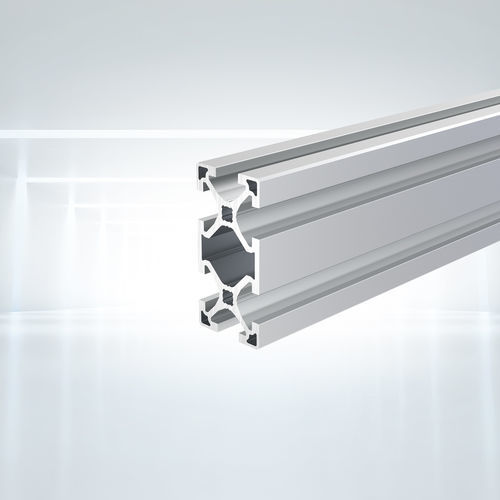

Profilo in alluminio anodizzato PIL 4080 series

in lega d'alluminiorettangolareper telaio e carter dimacchina

Applicazione

• Uso universale per protezioni macchine e strutture
• Carene e telai macchina
• Pannelli e porte di sicurezza
• Celle di montaggio e postazioni di lavoro
• Scaffalature, telai e carrelli (attrezzature MRO)
• Sistemi di movimentazione e trasporto materiali

Varianti / Articoli disponibili

• Profilo 40x80, tagliato a misura, filetto M8 su entrambi i lati, 50 mm — SKU: PIL4080SNN
• Profilo 40x80, barra, lunghezza 6050 mm — SKU: PIL4080NNN
• Profilo 40x80, confezione da 40 barre, lunghezza 6050 mm — SKU: PIL4080PAC

Dati prodotto
Materiale: alluminio EN AW-6063-T66 anodizzato opaco
Modulo di sezione W_x: 15,4 cm3
Modulo di sezione W_y: 8,4 cm3
Momento d'inerzia I_x: 61,6 cm4
Momento d'inerzia I_y: 16,8 cm4
Momento d'inerzia torsionale I_t: 9,3 cm4
Area sezione trasversale A: 1013,2 mm2
Peso per metro: 2,780 kg


CAO e download
Dati CAD (2D/3D) disponibili sulla pagina prodotto (visualizzatore integrato e download). Cataloghi e appendici tecniche in PDF disponibili per il download.

Note su varianti e disponibilità
Prodotto offerto in più varianti (tagliato a misura, barre in stock, confezioni). I download CAD, i prezzi e la disponibilità possono richiedere accesso con account/login. Stato magazzino e prezzi sono indicati per articolo sulla pagina prodotto.

Specifiche tecniche

• Profilo nominale: 40 x 80 mm
• Materiale: EN AW-6063-T66, anodizzazione opaca
• Modulo di sezione W_x: 15,4 cm3
• Modulo di sezione W_y: 8,4 cm3
• Momento d'inerzia I_x: 61,6 cm4
• Momento d'inerzia I_y: 16,8 cm4
• Momento d'inerzia torsionale I_t: 9,3 cm4
• Area sezionale A: 1013,2 mm2
• Peso: 2,780 kg/m
