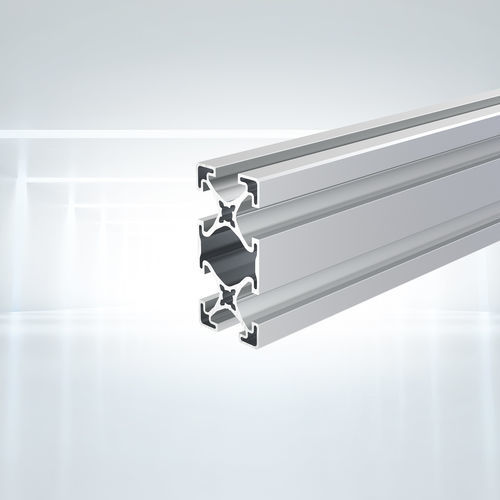

Profilo in alluminio PIL 4180 series

in alluminio anodizzatorettangolareper telaio e carter dimacchina

Applicazioni

• Barriere di protezione per macchine
• Involucri
• Pannelli di recinzione di sicurezza
• Telaio leggero per macchine
• Postazioni di lavoro
• Shelving, scaffalature, carrelli (attrezzature MRO)

Descrizione prodotto
Profilo estruso in alluminio 40x80 Lean Line (PIL 4180) per telai modulari e applicazioni strutturali leggere. Progettato per ridurre peso e costi rispetto a profili più pesanti, con scanalature standard per un montaggio rapido.

Dati tecnici
Materiale: alluminio EN AW-6063-T66 anodizzato chiaro
Modulo resistente W_x: 11,9 cm3
Modulo resistente W_y: 6,4 cm3
Momento d'inerzia I_x: 47,4 cm4
Momento d'inerzia I_y: 12,8 cm4
Momento d'inerzia torsionale I_t: 5,9 cm4
Sezione trasversale A: 790,8 mm2
Peso per metro: 2,140 kg

Varianti / articoli disponibili

• Profilo 40x80 Lean Line, tagliato a misura, filetto M8 su entrambe le estremità, profondità 50 mm — SKU: PIL4180SNN
• Profilo 40x80 Lean Line, lunghezza di stock 6050 mm — SKU: PIL4180NNN
• Profilo 40x80 Lean Line, confezione da 40 pezzi, lunghezza 6050 mm — SKU: PIL4180PAC

CAD / Disegni
Disegni 2D e dati CAD disponibili per l'integrazione nel progetto (download nella scheda prodotto).

Caratteristiche / specifiche tecniche

• Modello: PIL 4180
• Nome commerciale: 40x80 Lean Line
• Dimensione nominale: 40 x 80 mm (Lean Line)
• Materiale: EN AW-6063-T66, anodizzato chiaro
• Area della sezione: 790,8 mm2
• Peso: 2,140 kg/m
• Modulo di resistenza: W_x = 11,9 cm3; W_y = 6,4 cm3
• Momenti d'inerzia: I_x = 47,4 cm4; I_y = 12,8 cm4; I_t = 5,9 cm4
