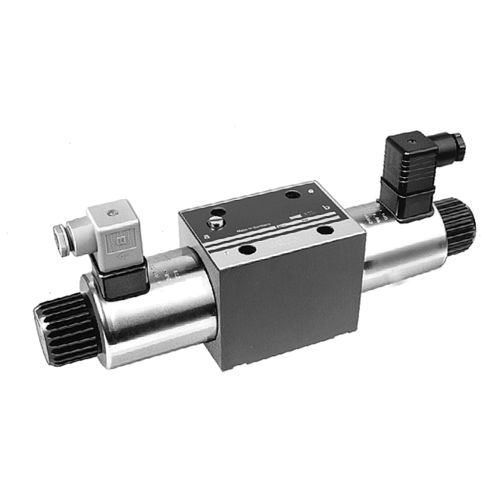

Distributore idraulico a cassetto C2.531 series

azionato tramite solenoidea comando direttoa 4/3 vie

Tipo: Vallvola a cursore ad azione diretta Azionamento: Solenoide in c.c. immerso in olio e con azionamento manuale d’emergenza Quote collegamento: Schema foratura sec. DIN 24340 Forma A, CETOP 4.2-4.3, ISO 4401 Tipo collegamento: Piastra di montaggio Tenuta: 4 anelli di tenuta 13 x 16,1 x 2 NBR (compresi nella fornitura) No. ordin. 3002 069 Fissaggio: 4 viti ad esagono incassato M 6 x 40 -12.9 DIN EN ISO 4762 No. ordin. 3301 200 Coppia di serraggio: 15,5 Nm Posizione montaggio: qualsiasi Caratteristiche idrauliche Fluido: Olio idraulico secondo DIN 51524 Campo viscosità: (2,8 ... 500) x 10 - 6 m2/s Campo temperature: da – 30 a + 80 ºC Pressione d’esercizio: Raccordi A, B, P fino a 315 bar Pressione ritorno: Raccordo T fino a 210 bar Trafilamento olio: fino a 30 cm3 /min a 100 bar ν = 36 x 10 - 6 m2 /s e t = 50 ºC Portata: fino a 120 l/min Caratteristica flusso: misurata per ν = 36 x 10 - 6 m2 /s e t = 50 ºC
