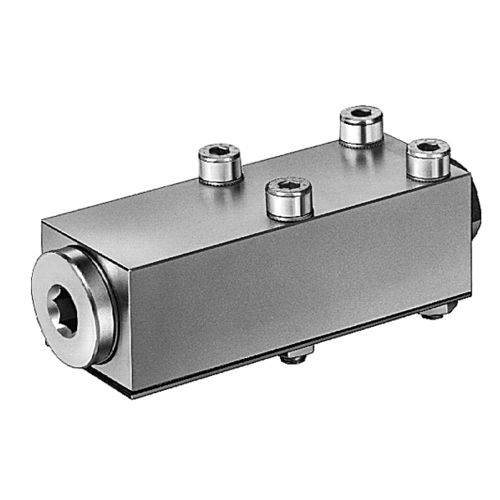

Valvola di ritegno a comando assistito C2.9512 series

a battentea fungoa pistone

senza /con preapertura, - versione con flangia pressione max. d’esercizio 500 bar Le valvole di ritenuta sbloccabili idraulicamente sono valvole a sede di tenuta caricate a molla con flusso libero da B verso A e flusso bloccato nella direzione contraria, che tuttavia può essere „sbloccato“ mediante immissione di olio in pres­sione nel canale di pilotaggio Z. La pressione minima necessaria allo sbloccag­gio dipende dall’entità della contropressione sul raccordo A. Nella versione con preapertura, viene prima aperta una valvola a sede di tenuta più piccola collocata nel pistone della valvola principale. Qui di seguito sono illustrati i vantaggi principali: La pressione di pilotaggio per l’apertura è notevolmente ridotta e permette l’impiego di staffe rotanti con rapporti sfavorevoli tra le aree. La riduzione della pressione avviene in modo relativamente dolce e permette una buona conservazione dei componenti idraulici oltre alla riduzione del livello di rumore. Impiego Impedimento del riflusso di olio da cilindri idraulici senza trafilamenti in combinazione con distributori con trafilamenti e mantenimento della pressione anche su parti dell’impianto disaccop­piate (pallet con attrezzature di bloccaggio). Nella versione con flangia si realizzano collegamenti senza tubi sul corpo dell’attrezzatura.
