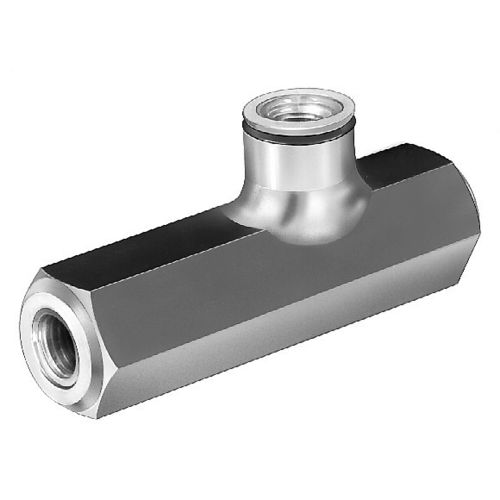

Valvola di ritegno pilotata C2.9511 series

a fungofilettataa molla

senza /con preapertura, versione con raccordi filettati pressione max. d’esercizio 500 bar Le valvole di ritenuta sbloccabili sono valvole a sede di tenuta caricate a molla con flusso libero da B verso A e flusso bloccato nella direzione contraria, che tuttavia può essere „sbloccato“ mediante immissione di olio in pressione nel raccordo di pilotaggio Z. La pressione minima necessaria allo sbloc­caggio dipende dall’entità della contropressione sul raccordo A. Nella versione con preapertura viene prima aperta una valvola a sede di tenuta più piccola collocata nel pistone della valvola principale. Qui di seguito sono illustrati i vantaggi principali: • La pressione di pilotaggio per l’apertura è notevolmente ridotta e permette l’impiego di staffe rotanti con rapporti sfavorevoli tra le aree. • La riduzione della pressione avviene in modo relativamente dolce e permette una buona conservazione dei componenti idraulici oltre alla riduzione del livello di rumore.
