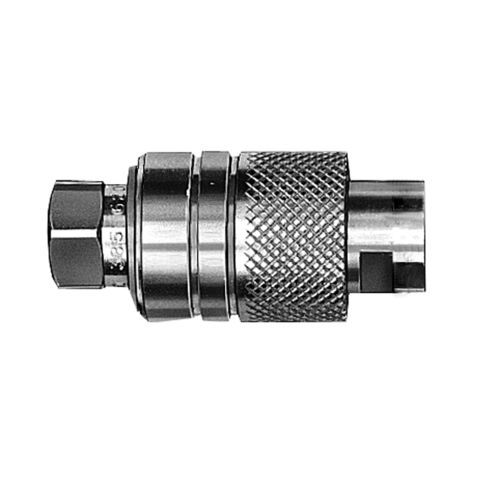

Raccordo a disconnessione rapida F9.381 series

idraulicorapidoG

Questo giunto rapido è un giunto di robusta costruzione che si chiude automaticamente al distacco. Accoppiamento e distacco possono essere eseguiti soltanto in assenza di pressione nelle due parti del giunto. Spostando l’astuccio d’arresto nella posizione rispettivamente di accoppiamento e distacco, le due operazioni possono essere eseguite comodamente con una mano. Accoppiamento “Push” Spostare l’astuccio scorrevole zigrinato in avanti con la mano. Spingere poi l’accoppiatore sul nipplo fin contro l’arresto meccanico, vincendo le forze elastiche dei due coni di tenuta. Abbandonando l’astuccio in questa posizione, le sfere si inseriscono in una gola del nipplo. Controllare infine il sicuro collegamento delle due parti del giunto. Disaccoppiamento “Pull” Tirare indietro con la mano l’astuccio scorrevole zigrinato. Le sfere si liberano e le due parti del giunto si staccano. Avvertenze importanti Manovrare con il giunto soltanto quando manca pressione. Dopo il distacco, proteggere l’accoppiatore ed il nipplo con il parapolvere ad essi attaccato (vedere figure). Se il giunto rimane a lungo collegato, unire tra loro anche i due parapolvere (vedere figura in alto).
