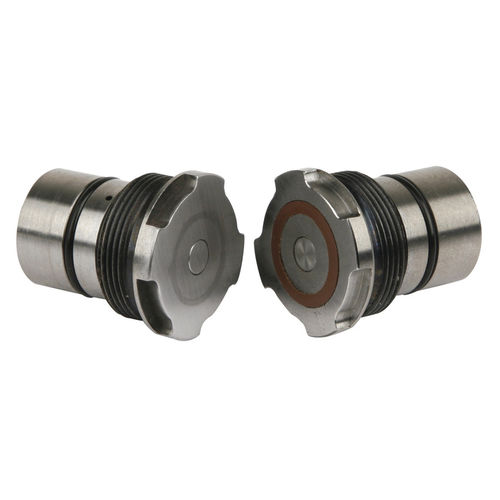

Accoppiatore idraulico F9.461 series

Gli elementi di accoppiamento vengono im­piegati su macchine utensili con dispositivo per cambio pallet, per trasferire l’olio idraulico e l’aria compressa dalla tavola della macchina alle attrezzature. Questi accoppiamenti a chiusura automatica sono lisci sul lato piano e non hanno ele­menti sporgenti per la tenuta. Non è pertanto necessario un posizionamento radiale esatto ed è ammesso un gioco radiale massimo di 2 mm. La pulitura delle superfici di accoppiamento è molto semplice grazie alle superfici lisce ester­ne. Con l’eliminazione della corsa di accoppia­mento assiale attiva si possono realizzare nuove soluzioni per il movimento di accoppia­mento. Funzioni Questi elementi di accoppiamento brevettati non aprono le valvole di ritegno come avvi­ene di solito attraverso il contatto meccanico lungo la corsa di accoppiamento, bensì con l’aumento di pressione nella tubazione. Le valvole di ritegno interne (cursori di accop­piamento) di entrambi gli elementi di accoppia­mento sono realizzati come pistone. Grazie ad una molla di pressione vengono mantenuti chiusi in condizione di assenza della pressione. Non appena nella tubazione si forma una pressione maggiore della forza della molla, viene aperto il primo accoppiamento (1) orien­tato verso il lato del generatore di pressione. La pressione è ora presente anche nella parte frontale dell’accoppiamento (2) opposto e lo apre. La tubazione a questo punto ha un’apertura libera verso il cilindro collegato. Se si scarica la pressione nella tubazione, gli accoppiamenti si chiudono automaticamente, non appena la pressione scende sotto la pres­sione di chiusura.
