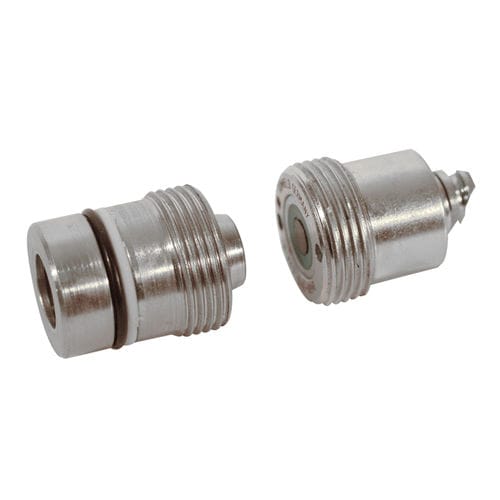

Accoppiatore idraulico F9.428 series

Su macchine utensili con sistemi di cambio pallet, gli elementi di accoppiamento trasferiscono l’olio idraulico o l’aria compressa dalla tavola della macchina alle attrezzature di bloccaggio idrauliche. Descrizione Meccanismo di accoppiamento e nipplo di accoppiamento assicurano la tenuta assiale (vedere situazione di accoppiamento) e hanno una corsa di accoppiamento molto breve. La superficie frontale liscia del meccanismo di accoppiamento, in presenza di trucioli, è facile da pulire. Il disco di tenuta incassato può essere facilmente sostituito, in caso di danneggiamento, con l’aiuto dell’utensile di montaggio. La versione ad incasso è fissata con una piastra intermedia e si presta ottimamente per realizzare accoppiamenti multipli (vedere anche la tabella F 9.440). Le piastre intermedie (piastre di posizionamento o coperchi) devono assorbire le forze assiali generate dalla pressione idraulica. Nella versione filettata, il meccanismo di accoppiamento viene avvitato direttamente nella piastra di base ed il nipplo di accoppiamento nell’attrezzatura di bloccaggio. A seconda del tipo di tenuta, gli elementi di accoppiamento possono essere accoppiati a scelta in presenza pressione o solamente in assenza di pressione.
