Accessorio di montaggio di bloccaggio B1.5401 series

filettato

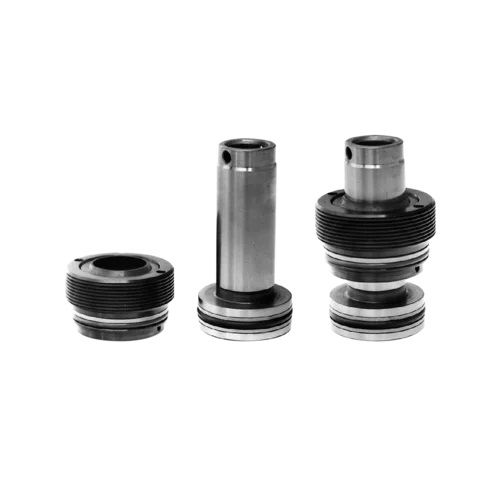

Pistoni e bussole filettate, completi di guarnizioni per cilindri a basetta a doppio effetto, pressione max. d'esercizio 500 bar Si tratta di elementi da inserire direttamente nel corpo di attrezzature. I cilindri così creati possono essere impiegati quali cilindri prementi oppure traenti. Questi elementi da incorporare vengono impiegati in attrezzature con spazi ristretti nonché in tutti quei casi in cui il montaggio di bloccaggi normali limiterebbe lo spazio necessario per le lavorazioni od ostacolerebbe il deflusso dei trucioli. La fornitura comprende i pistoni e le relative bussole filettate. Il pistone viene inserito nel suo alloggiamento ricavato nell’attrezzatura. Si avvita poi la bussola nel corpo dell’attrezzatura, in modo che risulti a filo della sede. Il serraggio della bussola avviene con una chiave per ghiere a due fori. La tenuta pressoché esente da trafilamenti dello stelo pistone è assicurata da un doppio sistema di tenuta con guarnizioni indipendenti. Inoltre un raschiatore impedisce l’infiltrazione di sostanze estranee. L’ermetizzazione della sede è assicurata da un O-Ring con relativo anello d’appoggio.
