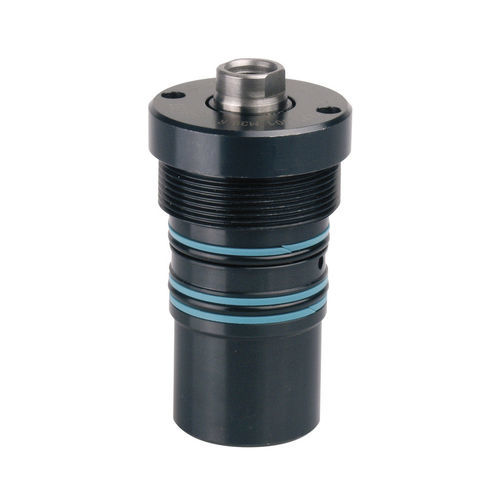

Cilindro corpo filettato B1.470 series

idraulicocilindroa pistone

a doppio effetto pressione max. d'esercizio 500 bar Questi cilindri con attacco filettato, a doppio effetto, vengono impiegati quando la corsa di ritorno deve avvenire in un tempo determinato, per esempio in attrezzature con cadenza pre­stabilita. Essi possono naturalmente generare anche forze traenti. Questi cilindri a doppio effetto con cor­po filet­tato consentono, oltre ad un minore ingombro, il montaggio diretto in attrezzature senza tubazioni per l’adduzione dell’olio. Un doppio anello raschiatore protegge lo stelo del pistone ed assicura una tenuta con minimo trafilamento. La tenuta del cilindro nella sede di accoppiamento è assicurata da due guar­nizioni O­Ring con relativo anello d’appoggio. Il serraggio del cilindro avviene con un avvitatore per ghiere a due fori secondo la DIN 3116. Pertanto, se necessario, lo spallamento può essere inserito nel corpo dell’attrezzatura.
