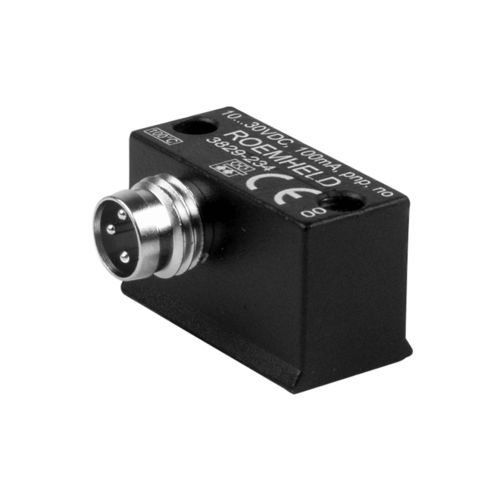

Sensore di posizione magnetico G2.140 series

lineareangolaresenza contatto

I sensori magnetici vengono impiegati per il con­trollo di posizione dei cilindri a basetta e delle staffe rotanti pneumatiche delle seguenti tabelle di catalogo: • Cilindro a basetta con corpo in alluminio o in bronzo B 1.554 • Cilindro a basetta con stelo guidato B 1.738 • Staffa rotante pneumatica J 7.202 I sensori magnetici elettronici permettono il rilevamento della posizione del pistone di cilindri con corpi non magnetizzabili (alluminio o bronzo). Sul pistone viene fissato un magnete perma­nente a forma di anello, con campo magnetico rilevato tramite sensore magnetico elettronico. I sensori magnetici vengono fissati all’esterno nelle cave longitudinali presenti sul corpo del cilindro. I punti d’intervento sono regolabili spostando il sensore magnetico nelle cave longi­tudinali del corpo. Rilevamento di più posizioni Nelle due cave longitudinali del corpo del cilindro possono essere fissati vari sensori (in base alla lunghezza dalla cava o della corsa). La distanza minima tra i punti di intervento in una cava è di 6 mm, con due cave di 3 mm.
