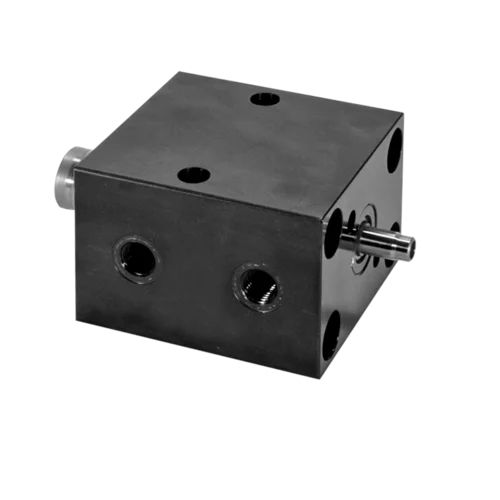

Cilindro a blocco B1.552 series

idraulicocilindroa pistone

a doppio effetto, con stelo pistone passante per controllo posizione pressione d’esercizio max. 500 bar I cilindri a basetta con stelo pistone passante vengono impiegati se devono essere rilevate una o più posizioni del pistone a scelta. In particolare quando: • si devono utilizzare finecorsa induttivi di prossimità • le posizioni dei pistoni devono essere impostate sul posto • per ragioni di spazio il rilevamento deve essere effettuato sul fondello del cilindro Il pistone è dotato di uno stelo con diame-tro di 10 mm, che scorre attraverso il fondello del cilindro. A questo stelo il cliente può fissare una camma di comando per l’azionamento di finecorsa o sensori a scelta. Come accessorio è disponibile un controllo di posizione completo. Questa unità contiene una camma di comando e due sensori induttivi di prossimità fissati in modo mobile in un corpo. che viene avvitato al fondello del cilindro.
