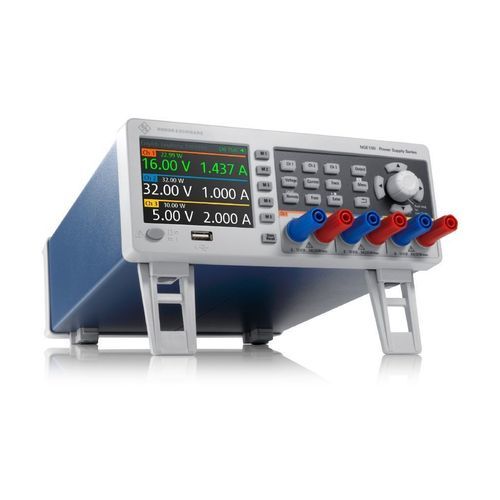

Alimentatore elettrico da tavolo R&S®NGE100B

DCregolatoa corrente costante

Overview
La serie di alimentatori DC R&S®NGE100B comprende versioni a 2 canali (R&S®NGE102B) e 3 canali (R&S®NGE103B). Progettata per bassa ondulazione, misure integrate e configurazioni flessibili dei canali, la serie è adatta a R&S, formazione, test in produzione e manutenzione. Un configuratore online permette la selezione delle opzioni e la richiesta di preventivo.

Applicazioni tipiche

• Ricerca e validazione prodotto
• Laboratori universitari e formazione professionale
• Test funzionali e burn‑in in produzione
• Banconi di manutenzione e riparazione

Punti chiave

• Modelli: R&S®NGE102B (2 canali), R&S®NGE103B (3 canali)
• Potenza massima totale: 66 W (NGE102B) / 100 W (NGE103B)
• Tensione di uscita per canale: 0 V–32 V
• Corrente di uscita per canale: 0 A–3 A
• Interfaccia standard: USB (VCP/TMC); opzioni: LAN (LXI), WLAN, I/O digitale (4 bit)
• Connettori frontali: morsetti di sicurezza 4 mm

Caratteristiche e vantaggi

• Canali galvanicamente isolati e senza messa a terra – ogni canale è isolato dal telaio, agevolando configurazioni serie/parallelo e prevenendo problemi di massa con DUT complessi.
• Funzionamento in parallelo e in serie – i canali possono essere collegati in serie per tensioni maggiori (fino a 96 V con NGE103B; fino a 64 V con NGE102B) o in parallelo per correnti maggiori (fino a 6 A con due canali; fino a 9 A con tre canali).
• Protezioni per canale – regolazione separata di OCP (fusibile elettronico), OVP e OPP; al raggiungimento del limite il canale si disattiva e viene mostrato un messaggio; FuseLink consente il collegamento della protezione tra canali.
• Display chiaro – display a colori 3,5" QVGA (320×240) con codifica colore per CV/CC/inattivo e sfondo blu per il valore in impostazione.
• Misure e funzioni speciali – misure integrate di tensione, corrente, potenza ed energia; funzione arbitraria EasyArb; FuseLink e ritardo fusibile.

Modelli disponibili (sintesi)

• R&S®NGE102B — 2 canali; Potenza totale 66 W; 0–32 V / canale; 0–3 A / canale
• R&S®NGE103B — 3 canali; Potenza totale 100 W; 0–32 V / canale; 0–3 A / canale

Opzioni e accessori

• R&S®NGE‑K101 — opzione LAN (LXI) con web server integrato
• R&S®NGE‑K102 — opzione WLAN
• R&S®NGE‑K103 — opzione I/O trigger digitale (4 bit)
• R&S®HZC95 — kit di montaggio su rack 19", 2 HU

Specifiche tecniche

• Numero di canali di uscita: 2 (NGE102B) / 3 (NGE103B)
• Potenza di uscita totale: max 66 W / 100 W
• Potenza massima per canale: 33,6 W
• Tensione di uscita per canale: 0 V–32 V
• Corrente massima per canale: 3 A
• Ondulazione e rumore tensione (20 Hz–20 MHz): tip. < 1,5 mV RMS; < 20 mV pp (mis.)
• Ondulazione e rumore corrente (20 Hz–20 MHz): < 2 mA RMS (mis.)
• Tempo di recupero carico (10%→90% entro ±20 mV): < 200 µs (mis.)
• Risoluzione programmazione/lettura: 10 mV (tensione), 1 mA (corrente)
• Precisione lettura: < 0,1% + 20 mV (tensione), < 0,1% + 5 mA (corrente)
• Display: 3,5" QVGA (320 × 240)
• Interfacce remote: USB standard; LAN (LXI) opzionale
• Connettori frontali: morsetti di sicurezza 4 mm
• Dimensioni (L × A × P): 222 mm × 97 mm × 310 mm
• Peso: circa 4,9–5,0 kg
