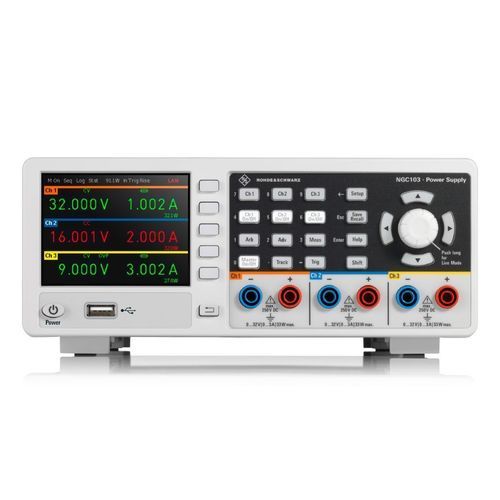

Alimentatore elettrico da tavolo R&S®NGC100

DCa multiple uscitea due uscite

Panoramica
R&S®NGC100 è una serie di alimentatori DC compatti ed efficienti, progettata per laboratori di sviluppo, ambienti industriali, produzione e istruzione. Sono disponibili versioni a 1, 2 o 3 canali con uscite galvanicamente isolate, flottanti e protette contro i cortocircuiti. Funzioni pratiche e interfacce intuitive semplificano l'uso; è disponibile un configuratore online con trasparenza di prezzo.

Key Facts

• Potenza massima di uscita: 100 W
• Tensione massima per canale: 32 V
• Corrente massima per canale: 3 A, 5 A o 10 A (a seconda del modello)
• Uscite galvanicamente isolate, flottanti e cortocircuito-proof
• Configuratore prodotto online con prezzo trasparente

Applicazioni tipiche
- Laboratori di sviluppo
- Ambienti industriali
- Produzione
- Istruzione

Funzionalità principali

• FlexPower: possibilità di ottenere la massima potenza in diverse combinazioni di tensione/corrente entro un limite di potenza complessivo
• EasyArb: generazione di sequenze di tensione/corrente variabili nel tempo (dwell time fino a 10 ms) per emulare scenari reali
• Registrazione dati: logging simultaneo di tensione e corrente su tutte le uscite fino a 1000 campioni/s, esportazione CSV
• Parallelo/serie: uscite completamente isolate che permettono di collegare canali in serie (fino a 96 V) o in parallelo (fino a 10 A)
• EasyRamp: incremento controllato della tensione per gestire correnti di spunto (10 ms … 10 s)
• Output delay: sequenze di accensione per ciascun canale
• Sensing remoto: compensazione delle cadute di tensione sui cavi di carico
• Interfacce: display 3.5" QVGA, connessioni posteriori con morsettiera a 4 conduttori per canale; interfacce remote standard USB e LAN (modelli -G con IEEE-488/GPIB)
• Trig esterno: controllo via segnale trigger TTL per avviare funzioni o logging
• Interfaccia analogica/modulazione: controllo diretto di tensione (0–10 V) o corrente (4–20 mA) con scaling 0–100%
• Protezione: OVP, OCP, OPP, OTP; funzioni FuseLink e ritardo di inserzione

Available models
R&S®NGC101 | Order Number: 3657.2288.02 | Number of output channels: 1 | Max. output power: 100 W | Output voltage per channel: 32 V | Output current per channel: 10 A | A partire da: 1.200 EUR
R&S®NGC101-G | Order Number: 3657.2288.03 | Number of output channels: 1 | Max. output power: 100 W | Output voltage per channel: 32 V | Output current per channel: 10 A | A partire da: 1.660 EUR
R&S®NGC102 | Order Number: 3657.2359.02 | Number of output channels: 2 | Max. output power: 100 W | Output voltage per channel: 32 V | Output current per channel: 5 A | A partire da: 1.350 EUR
R&S®NGC102-G | Order Number: 3657.2359.03 | Number of output channels: 2 | Max. output power: 100 W | Output voltage per channel: 32 V | Output current per channel: 5 A | A partire da: 1.810 EUR
R&S®NGC103 | Order Number: 3657.2413.02 | Number of output channels: 3 | Max. output power: 100 W | Output voltage per channel: 32 V | Output current per channel: 3 A | A partire da: 1.490 EUR
R&S®NGC103-G | Order Number: 3657.2413.03 | Number of output channels: 3 | Max. output power: 100 W | Output voltage per channel: 32 V | Output current per channel: 3 A | A partire da: 1.950 EUR

Opzioni e accessori
- Rack adapter R&S®HZC95: adattatore 19" 2 HU per serie R&S®NGE100B/NGC100/NPA e serie R&S®HMC (Order Number: 5800.2054.02)

Documentazione
- Scheda tecnica (datasheet) disponibile in formato PDF

Caratteristiche / specificazioni tecniche

• Number of output channels: 1 / 2 / 3
• Total output power: max. 100 W
• Maximum output power per channel: 100 W / 50 W / 33 W
• Output voltage per channel: 0 V to 32 V
• Maximum output current per channel: 10 A / 5 A / 3 A
• Voltage ripple and noise (20 Hz to 20 MHz): R&S®NGC101: < 1 mV (RMS); R&S®NGC102/103: < 450 µV (RMS)
• Current ripple and noise (20 Hz to 20 MHz): R&S®NGC101: < 1.5 mA (RMS); R&S®NGC102/103: < 1 mA (RMS)
• Load recovery time (10 % to 90 % load change within ±20 mV): < 1 ms (mis.)
• Programming resolution voltage: 1 mV
• Programming resolution current: < 1 A: 0.1 mA (R&S®NGC101: 0.5 mA); ≥ 1 A: 1 mA
• Readback resolution voltage: 1 mV
• Readback resolution current: < 1 A: 0.1 mA (R&S®NGC101: 0.5 mA); ≥ 1 A: 1 mA
• Readback accuracy voltage: < 0.05 % + 2 mV
• Readback accuracy current: typ. < 0.05 % + 4 mA (R&S®NGC101: typ. < 0.15 % + 10 mA)
• Measurement functions: tensione, corrente, potenza, energia
• Protection functions: OVP, OCP, OPP, OTP; FuseLink e ritardo di inserzione
• Special functions: EasyArb (funzione arbitraria), EasyRamp, FuseLink, output sequencing, external trigger, data logging
• Display: 3.5" QVGA
• Rear panel connections: connector block con 4 linee per canale
• Remote control interfaces: USB, LAN; modelli -G con IEEE-488 (GPIB)
• Dimensions (W × H × D): 222 mm × 97 mm × 291 mm
• Weight: 2.6 kg
• Rack installation: opzione R&S®HZC95
