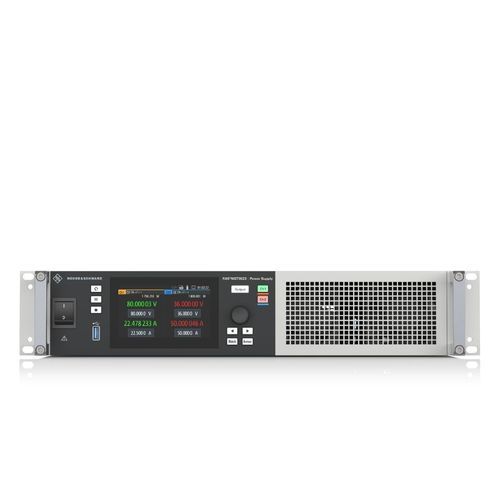

Alimentatore elettrico 2U R&S®NGT3600

DCa due uscitead uscita semplice

Panoramica
La serie R&S®NGT3600 fornisce una o due uscite completamente indipendenti da 1800 W in un alimentatore DC programmabile e compatto. Ogni uscita supporta fino a 80 V o 50 A. L'unità integra autoranging (FlexPower), QuickArb, EasyRamp, remote sensing, un display touchscreen da 4,3" e registrazione dati integrata per ottimizzare i flussi di lavoro di collaudo e ridurre gli errori di configurazione.

Dati chiave

• Potenza massima di uscita: 3600 W (due uscite)
• Tensione massima per uscita: 80 V
• Corrente massima per uscita: 50 A
• Espandibile fino a 480 V o 300 A in modalità Multi-Device
• Configuratore prodotto online intuitivo e prezzi trasparenti

Caratteristiche e vantaggi

• Display touchscreen 4,3" ad alta risoluzione: navigazione rapida e tastiera virtuale; panoramica canali con stato, statistiche e protezioni attive.
• Autoranging (FlexPower): adatta automaticamente l'intervallo tensione/corrente per erogare la potenza massima disponibile su ciascun canale.
• Channel fusion: combinare le due uscite in serie per tensioni maggiori o in parallelo per correnti maggiori.
• Modalità Multi-Device: sincronizza fino a sei uscite su più unità R&S®NGT3600 (host/client) per configurazioni scalabili ad alta tensione o alta corrente.
• Misure integrate: misurazione di tensione e corrente per ciascuna uscita con alta risoluzione (fino a 1 mV / 100 µA) e statistiche (min, max, medio) per potenza, tensione, corrente ed energia.
• Registrazione dati: acquisizione simultanea di tensione e corrente su tutte le uscite; esportazione con timestamp in CSV per analisi e documentazione.
• Funzione arbitraria (QuickArb): creare sequenze tensione/corrente variabili con tempi di mantenimento fino a 1 ms per test di stress realistici.

Modelli disponibili
R&S®NGT3621 | 1 uscita | Potenza max: 1800 W | Tensione per canale: max. 80 V | Corrente per canale: max. 50 A | A partire da 8 250 EUR
R&S®NGT3622 | 2 uscite | Potenza max: 3600 W | Tensione per canale: max. 80 V | Corrente per canale: max. 50 A | A partire da 12 500 EUR

Specifiche tecniche

• Number of output channels: 1 o 2
• Total output power: max. 1800 W / 3600 W
• Maximum output power per channel: 1800 W
• Maximum output voltage per channel: 80 V
• Maximum output current per channel: 50 A
• Voltage ripple and noise (20 Hz to 20 MHz) at 35 V / 25 A: < 5 mV (RMS) misurato; < 10 mV (Vpp) misurato
• Current ripple and noise (20 Hz to 20 MHz): < 10 mA (RMS) misurato
• Load recovery time (10% to 90% load change within ±200 mV): < 1.5 ms (mis.)
• Programming resolution voltage: 1 mV
• Programming resolution current: 1 mA
• Readback resolution voltage: 1 mV
• Readback resolution current: 100 µA (generale); 5 µA per ≤ 2.5 A
• Readback accuracy voltage: < 0.03% + 6 mV
• Readback accuracy current: < 0.05% + 8 mA (generale); < 0.05% + 500 µA per ≤ 2.5 A
• Measurement functions: voltage, current, power, energy
• Protection functions: OVP, OCP, OPP, OTP
• FuseLink function e ritardo fusibile all'accensione uscita: presenti
• Remote sensing: presente
• Trigger input/output: presente
• Arbitrary function: QuickArb
• Data logging: 100 samples/s
• Display: TFT 4.3" 480 × 272 pixel WVGA touchscreen
• Remote control interfaces (standard): USB, LAN
• Dimensions (W × H × D): 481 mm × 88 mm × 565 mm
• Weight: 13.5 kg / 18.5 kg
