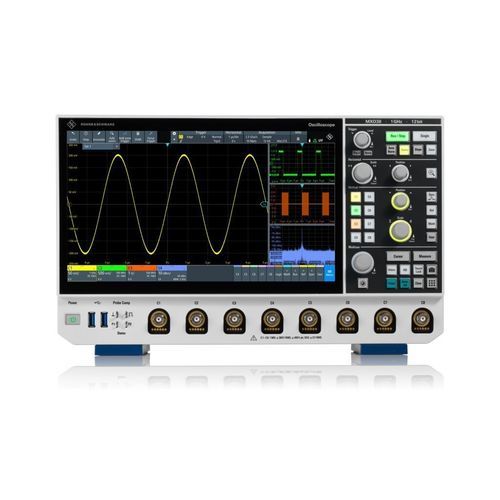

Oscilloscopio digitale R&S®MXO 3

analogicoda bancomulticanale

Panoramica
La serie R&S®MXO 3 è un oscilloscopio di nuova generazione che offre elevate velocità di acquisizione, alta risoluzione verticale e integrazione compatta in rack. Disponibile in versioni a 4 o 8 canali con MSO opzionale a 16 canali e opzioni AWG, supporta debug dettagliato nei domini tempo e frequenza in soli 5 U con touchscreen Full HD da 11,6″.

Key facts (punti chiave)

• Larghezze di banda analogiche: 100 MHz – 1 GHz
• Velocità di acquisizione: > 4,5 milioni di waveforms/s e fino al 99% di cattura in tempo reale
• Elaborazione spettro: fino a 50.000 FFT/s con impostazioni tempo/frequenza indipendenti
• Architettura: ADC a 12 bit con modalità HD a 18 bit
• Modelli compatti a 8 canali con MSO opzionale, generatore integrato e display 11,6″

Funzionalità e vantaggi
Rapido

• Alte frequenze di aggiornamento per evidenziare eventi transitori e rari
• > 4,5 milioni di acquisizioni/s e fino al 99% di cattura real‑time
• Funzioni accelerate in hardware: operazioni matematiche e zone trigger
• Elaborazione spettro leader fino a 50.000 FFT/s

Preciso

• ADC a 12 bit per alta risoluzione verticale a tutti i sample rate; modalità HD a 18 bit per maggior dettaglio
• Basso rumore < 50 µV RMS (es.: 1 mV/div, 100 MHz)
• Ampio offset ±3 V a 1 mV/div su percorsi 50 Ω e 1 MΩ

Compatto

• Ingombro ridotto — altezza rack 5 U con ampio display Full HD 11,6″
• Elevata integrazione: molte capacità in un telaio dalle dimensioni contenute

Trigger su ogni dettaglio

• Trigger digitale ad alta precisione con sensibilità fino a 0,0001 divisioni verticali
• Isteresi di trigger regolabile e zone trigger per analogico, spettro e math
• Tempo di rearme < 21 ns e jitter di trigger molto basso (~1 ps)

Spettro

• Misure nel dominio della frequenza veloci e precise con comandi RF familiari (centro/span o start/stop, RBW)
• Fino a 50.000 FFT/s e impostazioni indipendenti tempo/frequenza per debug di armoniche e EMI

Memoria di acquisizione profonda

• Memoria standard 125 Mpoints per canale; estensione opzionale fino a 500 Mpoints per canale (R&S®MXO3‑B105)
• Sample rate, lunghezza record e base tempi configurabili indipendentemente; ampia capacità di segmenti di storico

Capacità aggiuntive

• Matematica delle forme d'onda completa: fino a 8 equazioni (math on math) e funzioni comuni (add/sub/mul/div, integrazione, derivazione, filtri)
• Misure automatiche > 40; 4 misure cursore
• Usabilità avanzata: touchscreen capacitivo, toolbar personalizzabile, R&S®SmartGrid drag & drop

Specifiche tecniche

• Canali analogici: 4 o 8
• Canali digitali (MSO opzionale): 16
• Bandwidth analogico (‑3 dB): 100, 200, 350, 500 MHz, 1 GHz
• Rise time (1 GHz): < 350 ps
• Impedenza d'ingresso: 50 Ω ±1,5 %; 1 MΩ ±1 % ∥ 12 pF (mis.)
• Risoluzione verticale: ADC 12 bit; fino a 18 bit in modalità HD
• Sample rate (analogico, real time): max. 5 Gsample/s; max. 2,5 Gsample/s su tutti i canali simultaneamente
• Memoria acquisizione: standard 125 Mpoints; opzionale fino a 500 Mpoints per canale
• Max acquisition rate: > 4.500.000 waveforms/s
• Display: 11,6″ LC TFT capacitivo, 1920 × 1080 (Full HD)
• Dimensioni (L×A×P): 375 mm × 233 mm × 163 mm ; Peso (nominale): 4,0 kg ; Altezza rack: 5 U
