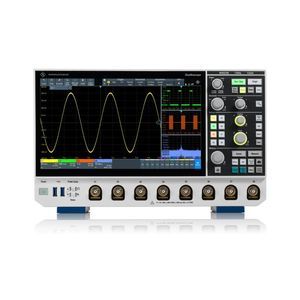

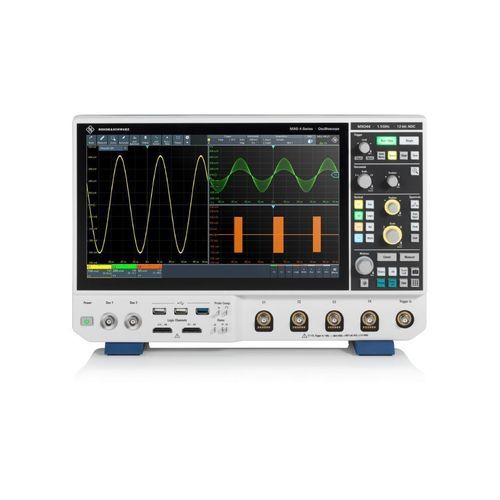

Oscilloscopio digitale R&S®MXO 4

analogicoda bancoa 4 canali

Panoramica
La serie R&S®MXO 4 è una famiglia di oscilloscopi di nuova generazione progettata per identificare rapidamente anomalie di segnale, effettuare misure precise e offrire analisi spettrometriche avanzate. Unisce elevati update rate in tempo reale, elevata risoluzione verticale e memoria di acquisizione profonda a un touchscreen capacitivo 13,3" Full HD e un'interfaccia intuitiva.

Dati chiave

• Bande: 200 MHz – 1,5 GHz
• Update rate: > 4,5 milioni di forme d'onda/s; acquisizione spettro fino a 50.000 FFT/s (fino a 4 spettri)
• Risoluzione verticale: ADC a 12 bit (modalità HD fino a 18 bit), ENOB fino a 10 bit
• Memoria standard: 400 Mpoints per canale (opz. 800 Mpoints interleaved)
• Zone trigger su segnale analogico, spettro e operazioni math

Tecnologia di nuova generazione
MXO 4 fornisce ADC a 12 bit a tutti i sample rate, memoria standard molto profonda e un'esperienza utente focalizzata sul touch. L'architettura migliora la cattura in tempo reale (fino a ~90%) e abilita misure accurate a basso livello su tutta la banda analogica.

Caratteristiche e vantaggi

• Rilevamento rapido delle anomalie: > 4,5 M forme/s, fino al 90% di cattura in tempo reale, misure automatiche veloci incl. FFT e cursori
• Elevata fedeltà di misura: ADC 12 bit su tutti i sample rate, modalità HD fino a 18 bit, scala verticale fino a 500 μV/div, intervallo di offset ±5 V
• Maggiore finestra di acquisizione: 400 Mpoints standard per canale, memoria segmentata (10.000 segmenti), history mode (10.000 acquisizioni)
• Trigger preciso: sensibilità 1/10.000 div, jitter ~1 ps, rearm < 21 ns, filtri digitali di trigger e isteresi
• Analisi spettro avanzata: fino a ~45.000 FFT/s, controlli RF dedicati, liste dei picchi e max/min hold
• Produttività: R&S®SmartGrid, accesso rapido agli strumenti, controllo remoto

Applicazioni

• Test elettronici generali e RF
• Debug di interfacce digitali ad alta velocità e decodifica bus seriali
• R&S in elettronica di potenza, automotive e aerospaziale
• Debug EMC e test in laboratorio/produzione

Specifiche tecniche (selezione)

• Canali analogici: 4
• Canali digitali opzionali (MSO): 16
• Bandwidth (‑3 dB): 200, 350, 500 MHz, 1 GHz, 1,5 GHz
• Sampling rate (reale): fino a 5 Gsample/s (2 canali), 2,5 Gsample/s (4 canali)
• Memoria di acquisizione: 400 Mpoints standard (per canale single); opz. MXO4‑B108: 800 Mpoints
• Max update rate: > 4.500.000 forme/s
• Display: 13,3" Full HD capacitivo
• Dimensioni: 414 × 279 × 162 mm; Peso: ~6,0 kg
