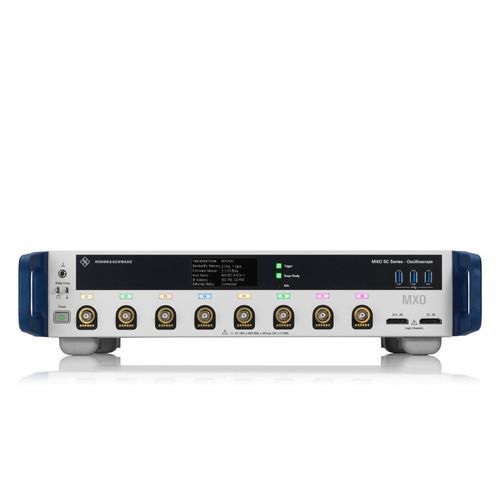

Oscilloscopio digitale R&S®MXO 5C

analogicoda bancomulticanale

Panoramica
Il R&S®MXO 5C offre le prestazioni della serie MXO 5 in un formato compatto 2U per rack. Disponibile in configurazioni a 4 o 8 canali con bande passanti da 100 MHz a 2 GHz, supporta misure tempo/frequenza con memoria profonda, elevati tassi di acquisizione e controllo remoto via LAN tramite browser integrato e pannello frontale virtuale.

Dati principali

• Banda passante: 4 canali: 350 MHz–2 GHz | 8 canali: 100 MHz–2 GHz
• Formato: 2U per montaggio in rack o impilamento
• Display e‑ink integrato per IP e stato
• Zone trigger per analogico, spettro e funzioni matematiche
• Prestazioni di acquisizione elevate: >4,5 milioni di forme d'onda/s; ADC 12 bit; memoria standard 500 Mpoints

Caratteristiche e vantaggi

• Architettura MXO 5 in un involucro 2U adatto a banco e rack
• 4 o 8 canali analogici simultanei; opzione MSO fino a 16 canali digitali
• Memoria profonda (500 Mpoints standard; opzione 1 Gpoints)
• Trigger avanzati e alta sensibilità; campionamento fino a 5 Gsample/s su 2 canali
• Impilabile per aumentare i canali (fino a 16)
• Supporto display esterno via HDMI/DisplayPort e touch USB
• Controllo remoto: web UI, pannello virtuale, piena compatibilità SCPI e file MXO

Modelli disponibili (estratto)
R&S®MXO5C-43 | 350 MHz | 4 ch | 17.910 EUR
R&S®MXO5C-45 | 500 MHz | 4 ch | 22.320 EUR
R&S®MXO5C-41 | 1 GHz | 4 ch | 28.280 EUR
R&S®MXO5C-42 | 2 GHz | 4 ch | 31.700 EUR
R&S®MXO5C-81 | 100 MHz | 8 ch | 19.850 EUR
R&S®MXO5C-82 | 200 MHz | 8 ch | 23.710 EUR
R&S®MXO5C-83 | 350 MHz | 8 ch | 29.220 EUR
R&S®MXO5C-85 | 500 MHz | 8 ch | 36.940 EUR
R&S®MXO5C-810 | 1 GHz | 8 ch | 46.860 EUR
R&S®MXO5C-820 | 2 GHz | 8 ch | 52.370 EUR

Documenti disponibili

• Brochure prodotto (inglese)
• Scheda tecnica (inglese)

Applicazioni / Casi d'uso

• Banchi di prova ad alta densità (montaggio 2U in rack)
• Analisi tempo/frequenza con memoria profonda
• Elettronica di potenza, test di interfacce digitali ad alta velocità, analisi RF e spettro
• Misure remote e automazione via LAN / interfaccia web / SCPI

Specifiche tecniche (selezione)

• Canali analogici: 4 o 8; MSO opzionale: fino a 16 canali digitali
• Banda passante analogica (–3 dB): 100 MHz–2 GHz a seconda del modello
• Frequenza di campionamento (tempo reale): fino a 5 Gsample/s (2 ch); 2,5 Gsample/s (4 ch)
• Memoria di acquisizione: standard 500 Mpoints; opzione 1 Gpoints (B110)
• Tasso massimo di acquisizione: >4.500.000 forme/s
• Risoluzione verticale: fino a 18 bit (modalità HD); ADC nativo 12 bit
• Dimensioni (L×A×P): 445 × 105 × 405 mm; Peso: 8,7 kg (nom.)
• Interfacce: USB 3.1 frontale/posteriore, RJ‑45 GigE, HDMI 2.0, DisplayPort++ 1.3
