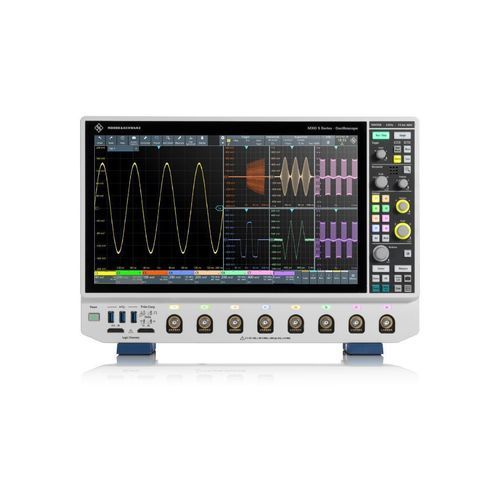

Oscilloscopio digitale R&S®MXO 5

analogicoda bancomulticanale

Panoramica
La serie R&S®MXO 5 è una piattaforma di oscilloscopi ad alte prestazioni disponibile in versioni a 4 e 8 canali. Combina elevate velocità di acquisizione, memoria profonda e funzioni multispettrali per accelerare debug, validazione e test di produzione nei progetti elettronici.

Fatti chiave

• Canali: 4 o 8 canali analogici; opzione MSO fino a 16 canali digitali
• Banda: selezionabile per modello e aggiornabile fino a 2 GHz
• Velocità di acquisizione: > 4,5 milioni di forme donda/s; FFT spettro > 50k FFT/s
• Risoluzione verticale: ADC 12 bit; fino a 18 bit in modalità HD
• Memoria standard: 500 Mpoints per canale (opzionale fino a 1 Gpoint)

Funzionalità e vantaggi

• Acquisizione ad alto rendimento: architettura 8 canali che raggiunge > 4,5 milioni di acquisizioni/s e alti tassi multi‑canale.
• Elevata fedeltà verticale: ADC a 12 bit a tutti i sample rate e architettura HD a 18 bit per migliore risoluzione e rumore ridotto (~130 μV).
• Ampia capacità di cattura: 500 Mpoints standard per canale, memoria segmentata e modalità history per registrazioni lunghe; opzione memoria 1 Gpoint.
• Trigger avanzati: zone trigger su analogico, spettro e funzioni math; sensibilità fino a 0,0001 div; basso jitter e rapido rearmamento.
• Analisi multispettrale: visualizzazione simultanea di più spettri, controlli tempo/frequenza indipendenti e alta velocità FFT per correlazioni RF/temporali.

Modelli disponibili

• R&S®MXO54-350 — 4 ch, 350 MHz
• R&S®MXO54-500 — 4 ch, 500 MHz
• R&S®MXO54-1000 — 4 ch, 1 GHz
• R&S®MXO54-2000 — 4 ch, 2 GHz
• R&S®MXO58-100 — 8 ch, 100 MHz
• R&S®MXO58-500 — 8 ch, 500 MHz

Download
Brochure prodotto e datasheet completi (PDF) disponibili per il download dal produttore.

Caratteristiche tecniche

• Display: 15.6 inch Full HD con touchscreen capacitivo
• Campionamento: fino a 5 GSa/s (2 canali) ; 2.5 GSa/s (4 canali) ; interpolato fino a 5 TSa/s
• Memoria: 500 Mpoints standard per canale ; opzione a 1 Gpoint (MXO5-B110)
• Trigger: edge, glitch, width, runt, window, zone trigger, trigger bus seriali e modalità avanzate
• I/O: porte USB 3.1, RJ-45 GigE, HDMI 2.0, DisplayPort++ 1.3
• Dimensioni: 445 × 314 × 153 mm ; peso circa 9,0 kg
