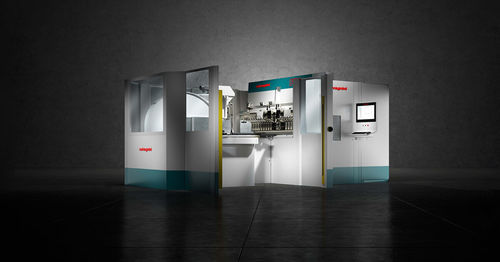

Macchina di curvatura per lamiere PX

automaticaad assistenza digitaledi formatura

Panoramica
La PX è una pannellatrice compatta e automatica progettata per produzioni flessibili di pezzi singoli, kit e piccole serie. Integra utensili di piegatura universali in ciclo, cicli automatici di movimentazione, controllo adattativo e connettività Industry 4.0 per garantire ripetibilità su materiali vari e produzioni miste.

Punti chiave

• Utensili universali: lama superiore/inferiore, controlama e premilamiera che si adattano automaticamente in ciclo a un ampio range di spessori e materiali senza riattrezzaggi manuali.
• Cicli automatici di piegatura e movimentazione che assicurano elevata produttività (cicli avanzati in media fino a 17 pieghe/min).
• Controllo adattativo (bending formula, MAC3.0): sensori e algoritmi rilevano variazioni del materiale (flessioni, temperatura, spessore) e adeguano i parametri per ridurre scarti e rilavorazioni.
• Sicurezza: marcatura CE; carico/scarico sorvegliati da barriere ottiche per la protezione degli operatori.
• Integrazione robotica: interfaccia CI per robot di carico/scarico (robot sul lato sinistro) e pannello laterale removibile per installazione; opzione P-Robot per produzione autonoma di kit/pezzi singoli/lotti.
• Connettività e software: FACE HMI per uso intuitivo; LINKS, STREAM e OPS per IoT, programmazione e gestione produzione / integrazione ERP.

Come funziona (sintesi)
Quattro utensili universali (lama sup/inf, controlama, premilamiera) operano in ciclo per lavorare materiali lavorabili (range tipico 0,5–2,5 mm) senza fermo macchina per cambio utensili. Il pezzo viene riferito una volta contro battute meccaniche controllate; la piegatura avviene tramite movimenti interpolati controllati e la bending formula definisce forza e movimento in tempo reale per garantire precisione e ripetibilità.

Applicazioni / Esempi

• Piegatura di porte per frigoriferi in acciaio inox e cassetti in lamiera sottile.
• Produzione di pezzi singoli, assemblati in kit e lotto unitario senza riattrezzaggi manuali grazie all'adattamento automatico del premilamiera.

Dati tecnici (tabella)
Modello: PX
Lunghezza massima foglio in entrata (mm): 2495
Larghezza massima foglio in entrata (mm): 1600
Diagonale massima ruotabile (mm): 2500
Lunghezza massima di piegatura (mm): 2180
Altezza massima di piegatura (mm): 203
Forza massima di piegatura (kN): 330
Forza massima di serraggio (kN): 530
Spessore minimo (mm): 0.4
Spessore massimo e angolo di piegatura acciaio, UTS 410 N/mm² (mm): 3.2 (±90°) / 2.5 (±120°) / 2.1 (±135°)
Spessore massimo e angolo di piegatura acciaio inox, UTS 660 N/mm² (mm): 2.5 (±90°) / 2.1 (±120°) / 1.6 (±130°)
Spessore massimo e angolo di piegatura alluminio, UTS 265 N/mm² (mm): 4.0 (±120°) / 3.5 (±130°)
Potenza media assorbita (kW): 5
Livello di rumore (Direttiva Macchine 2006/42/EC) (dB): 70

Caratteristiche / Specificazioni tecniche

• Modello: PX
• Utensili universali: lama sup/inf, controlama, premilamiera (adattamento automatico in ciclo)
• Lunghezza massima foglio in entrata: 2495 mm; larghezza massima: 1600 mm; diagonale rotabile max: 2500 mm
• Lunghezza massima di piegatura: 2180 mm; altezza massima di piegatura: 203 mm
• Forza massima di piegatura: 330 kN; forza massima di serraggio: 530 kN
• Spessori lavorabili: da 0,4 mm; limiti massimi a seconda di materiale e angolo (vedi tabella)
• Potenza media: 5 kW; rumorosità: 70 dB
• Norme & sicurezza: marcatura CE; barriere ottiche per carico/scarico
• Software & connettività: FACE HMI; LINKS, STREAM, OPS; controllo adattativo MAC3.0
• Opzioni: interfaccia CI per integrazione robotica; configurazione P-Robot
