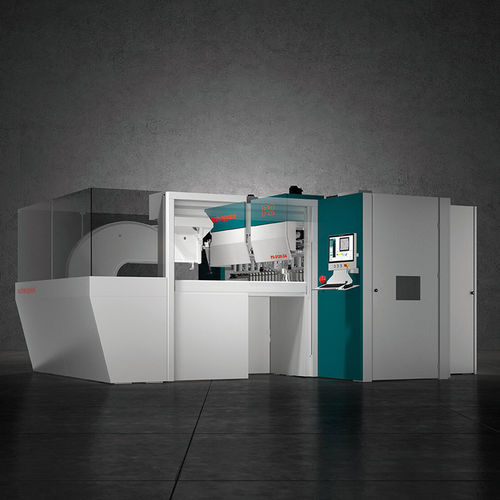

Macchina di curvatura idraulica P2 series

per lamiereautomaticacon assistenza digitale

Introduzione
La P2 di Salvagnini unisce produttività (cicli automatici di piegatura e movimentazione) e flessibilità grazie a utensili di piega universali che si adattano alla geometria del pannello durante il ciclo. Progettata per produzioni in kit, lotto unitario e lotti misti, offre movimentazione automatica, adattamento utensile e compensazione in tempo reale basata su sensori.

Vantaggi principali

• Cicli automatici di piegatura e movimentazione per elevata resa
• Utensili universali in ciclo (lama superiore/inferiore, controlama, premilamiera) che si adattano senza riattrezzaggi manuali
• Adatta a produzione singola, in kit e a piccoli lotti
• MAC3.0: sistema adattivo che misura e compensa variazioni di materiale e ambiente in tempo reale
• Impatto ambientale contenuto: Direct Drive e circuito olio chiuso a lunga durata
• Connettività Industria 4.0 tramite LINKS, STREAM e OPS
• Opzioni modulari: P-tool, CLA, CUT, manipolatore DPM, integrazione P-Robot

Come funziona
I quattro utensili universali lavorano una vasta gamma di materiali e spessori (tip. 0,4–3,2 mm) durante il ciclo senza fermate. Il pannello viene centrato una volta contro battute meccaniche controllate; movimenti interpolati delle lame eseguono le pieghe su tutti i lati riducendo il tempo ciclo e convogliando gli errori di posizionamento nella prima piega.

Sistema adattativo e intelligenza

• MAC3.0: sensori, bending formula e algoritmi rilevano variazioni e adeguano automaticamente i parametri di piegatura
• Bending formula: calcola forze e movimenti in base a deformazione, temperatura e spessore per garantire precisione e ripetibilità
• LINKS / STREAM / OPS: ecosistema software per connettività, programmazione e integrazione di stabilimento

Versatilità e dispositivi opzionali

• Utensili ausiliari per geometrie speciali e soluzioni di carico/scarico automatico (porta PIN2, robot PIN3)
• P-tool per pannelli stretti, pieghe tubolari o con raggio e imbutiture intrusive
• CLA: lame ausiliarie modulari per pieghe parziali e pieghe corte
• Opzione CUT: P-tool + lama ausiliaria per taglio sequenziale automatico di profili
• Manipolatore DPM: ventose per pezzi stretti (larghezza min. 105 mm; con P-tool pannelli fino a 45 mm)
• P-Robot: integrazione robotica per produzione autonoma in kit o pezzo singolo

Applicazioni tipiche

• Porte e pannelli per frigoriferi e elettrodomestici
• Porte di ascensori e porte in acciaio zincato
• Pannelli industriali per automotive, elettrodomestici, HVAC, segnaletica e subfornitura

Specifiche tecniche

• Modello: P2
• Lunghezza massima foglio in ingresso (mm): P2-1620 1995; P2-2120 2495; P2-2226 2815; P2-2520 2795; P2-3020 3175
• Larghezza massima foglio in ingresso (mm): P2-1620 1414; P2-2120 1600; P2-2226 1600; P2-2520 1600; P2-3020 1600
• Diagonale massima ruotabile (mm): P2-1620 2000; P2-2120 2500; P2-2226 2820; P2-2520 3200; P2-3020 3200
• Forza massima di piegatura (kN): P2-1620 240; P2-2120 330; P2-2226 590; P2-2520 660; P2-3020 660
• Forza massima di serraggio (kN): P2-1620 380; P2-2120 530; P2-2226 635; P2-2520 1060; P2-3020 1060
• Massima lunghezza di piegatura (mm): P2-1620 400–1000; P2-2120 1000–1600; P2-2226 2180; P2-2520 2200; P2-3020 2500 / 3048
• Massima altezza di piegatura (mm): P2-1620 203; P2-2120 203; P2-2226 260; P2-2520 203; P2-3020 203
• Gamma spessori: min. 0,4 mm; max dipende da materiale e angolo (es. acciaio UTS 410 N/mm² fino a 3,2 mm a ±90°; inox fino a 2,5 mm a ±90°; alluminio fino a 4,0 mm) — vedere tabella tecnica
• Potenza assorbita media (kW): 3,0–5,0 a seconda del modello
• Livello di rumore (dB): tip. 68–69 dB (Machine Directive 2006/42/EC)
