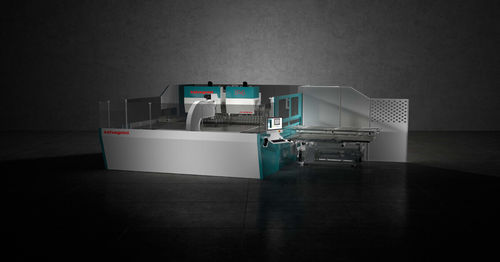

Macchina di curvatura pneumatica P4 series

elettricaper lamiereautomatica

Panoramica
La P4 di Salvagnini è una pannellatrice automatica che integra cicli di piegatura e movimentazione automatici con quattro utensili universali (lama superiore, lama inferiore, controlama e premilamiera) che si adattano in ciclo alla geometria del pannello. Supporta modalità produttive flessibili — produzione unità, kit o lotti misti — senza riattrezzaggi manuali o fermo macchina.

Punti chiave

• Cicli automatici di piegatura e movimentazione per incrementare il rendimento e ridurre le operazioni manuali.
• Utensili universali che processano una vasta gamma di materiali e spessori (0,5–3,2 mm) all'interno dello stesso ciclo.
• Adattamento utensili in ciclo per passare agevolmente tra produzione in singolo, in kit e in serie.
• Concetto di azionamento sostenibile: Direct Drive con attuatori pneumatici/elettrici per efficienza energetica e sicurezza.
• Sistema adattativo integrato (sensori, bending formula, MAC3.0) per compensazioni in tempo reale di variazioni di materiale e ambiente, riducendo scarti e rilavorazioni.
• Connettività Industria 4.0: LINKS, STREAM e OPS per integrazione e monitoraggio.
• Interfaccia FACE: HMI unificata e intuitiva.
• Automazione modulare: carico manuale/automatico, varie soluzioni di scarico, integrazione P‑Robot.
• Accessori opzionali: lame ausiliarie CLA, opzioni CUT/RP, manipolatore DPM per pezzi stretti, ecc.

Funzionamento
Quattro utensili universali (lama superiore, lama inferiore, controlama, premilamiera) operano in ciclo per lavorare spessori da 0,5 a 3,2 mm senza cambio utensile. La piegatura avviene tramite movimenti interpolati e controllati delle lame. Il pannello viene posizionato una sola volta contro battute meccaniche per ridurre i tempi di ciclo; le imprecisioni dimensionali vengono assorbite dalla prima piega.

Tecnologie adattative e software

• MAC3.0: sensori e algoritmi integrati che misurano le caratteristiche del materiale in ciclo e compensano automaticamente variazioni di spessore, deformazione e temperatura.
• Bending formula: definisce forze e movimenti utensile in tempo reale per ripetibilità e precisione.
• STREAM: suite di programmazione per ridurre i tempi di set-up e migliorare la reattività del processo.
• OPS: software di gestione della produzione per ottimizzazione dei flussi e scambio con ERP/MRP.
• LINKS: soluzione IoT per monitoraggio e analisi dell'efficienza.

Applicazioni

• Componenti automotive e piccole parti stampate
• Porte, telai e pannelli di facciata/modulari
• Componenti per ascensori, parti per refrigerazione ed elettrodomestici
• Produzione mista di pezzi piccoli e grandi in lamiera

Opzioni disponibili e dispositivi ausiliari

• Utensili CLA: lame ausiliarie modulari (versioni positive/negative) per linguette e pieghe corte.
• Opzione CUT: utensile P + lama ausiliaria per taglio sequenziale automatico; nastro di scarico sul supporto lama per rimozione manuale.
• Opzione RP: dispositivo di traslazione + utensile P + lama ausiliaria per taglio sequenziale con nastro di scarico.
• Manipolatore DPM: dispositivo a ventose per pezzi stretti o telai (larghezza minima 105 mm); con utensile P specifico è possibile produrre pannelli fino a ~45 mm.
• P‑Robot: integrazione robotica per gestione autonoma di kit, lotti e pezzi singoli.

Dati tecnici (riepilogo)
Modelli: P4-2120 | P4-2226 | P4-2520 | P4-2535 | P4-2720 | P4-3126 | P4-3220 | P4-4020. Le lunghezze in ingresso, le diagonali e le lunghezze di piegatura variano per modello (es. lunghezze massime ingresso 2495–4000 mm; forza di piega max fino a 660 kN; forza di serraggio fino a 1060 kN). Spessore minimo tipico 0,5 mm; spessore max fino a 3,2 mm a seconda di materiale e angolo. Consultare la scheda prodotto per i limiti per modello.

Caratteristiche tecniche

• Modello: P4
• Marca: Salvagnini
• Utensili universali: lama superiore, lama inferiore, controlama, premilamiera
• Intervallo spessori lavorabili: generalmente 0,5–3,2 mm (dipendente da materiale e angolo)
• Controllo adattativo: MAC3.0
• Suite software: STREAM, OPS, LINKS
• HMI: FACE
• Opzioni di automazione: carico manuale/automatico, scarico robotizzato, integrazione P‑Robot
