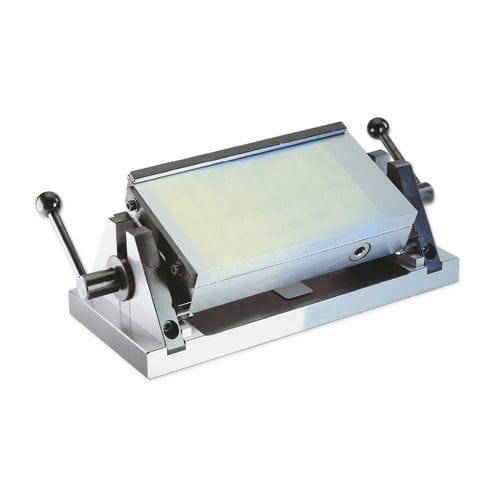

Piano magnetico a magneti permanenti 245.06

con barra senoper rettifica

Per la rettifica e la misurazione di pezzi di precisione in ogni posizione angolare, senza dover riavvolgere i pezzi. Gli angoli vengono determinati utilizzando i blocchi di misura secondo il principio del seno fino a 90°. Con unità di base sinusoidale e tutti i componenti e sistemi di guida in acciaio per utensili. Temprati, bruniti e rettificati con precisione. Versione standard con mandrino magnetico permanente SAV 243.01. Massima precisione e stabilità intrinseca in ogni posizione di rotazione. Consegnato in una scatola di legno, fino alla dimensione 350 x 150 mm. Con tavola sinusoidale con gradi/minuti in mm, arresto di precisione della lunghezza e barra di arresto trasversale. Tavola sinusoidale di precisione SAV 245.06 - 600 Denominazione SAV n. - A Precisione dell'angolo: ±5 sec d'arco Parallelismo del piano: ±0,005/100 mm Campo di rotazione: -90° a +90° Forza di tenuta nominale: 90 N/cm2 Passo dei poli: 1,9 mm Altezza del campo magnetico: 6 mm Strato di usura della piastra del polo: 8 mm
