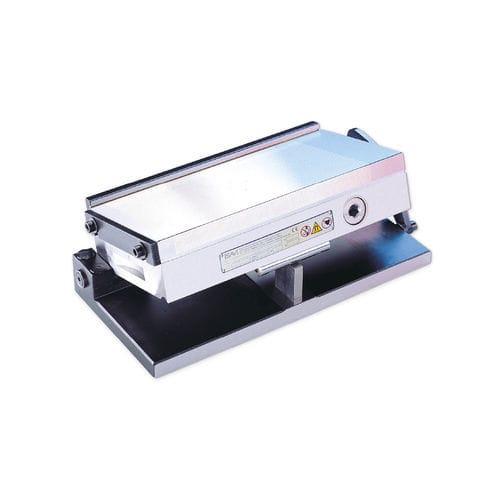

Piano magnetico a magneti permanenti 245.01

con barra senoper rettificaper fresatura

Gli angoli vengono determinati con i blocchi di misura secondo il principio sinusoidale. Il serraggio avviene con le metà superiori del guscio del cuscinetto. Con unità di base della tavola sinusoidale in acciaio. temprato, brunito e rettificato con precisione. bordo di allineamento della piastra di base parallelo alla barra di battuta. massima precisione con design piatto. design standard con mandrino magnetico permanente. le tavole sinusoidali vengono fornite in una scatola di legno, fino alla dimensione 400 x 200 mm inclusa. con tavola sinusoidale con gradi/minuti in mm, battuta di precisione in lunghezza e barra di battuta trasversale. Tavola sinusoidale di precisione SAV 245.01 - 300 x 150 Denominazione SAV n. - A x B Precisione dell'angolo: ±5 arcosec Parallelismo del piano: ±0,005/100 mm Blocco del calibro a 0°: 3 mm Campo di rotazione: 0° a 45° Forza di tenuta nominale: 90 N/cm2 Passo dei poli: 1,9 mm Altezza del campo magnetico: 6 mm Strato di usura della piastra del polo: 8 mm
