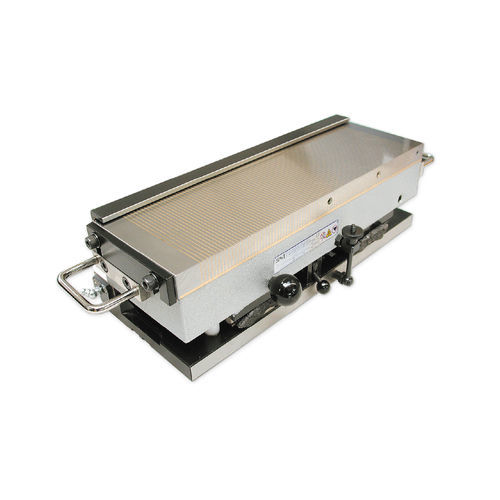

Piano magnetico elettro-permanente 245.09

con barra seno

Gli angoli vengono determinati utilizzando i blocchi di misura secondo il principio della sinusoide. Con base a tavola sinusoidale in acciaio. Temprato, brunito e rettificato con precisione. Alloggiamento del magnete ricotto senza sollecitazioni. Massima precisione grazie al design piatto. contatto a 4 punti per una precisione ottimale. Fornito con ausilio di sollevamento, asta e tavola sinusoidale con gradi/minuti in mm. Arresto longitudinale di precisione con barra di arresto trasversale, cavo di collegamento di 3 m, alloggiamento del magnete verniciato. Disponibile in alternativa con mandrini elettrici e raffreddamento ad acqua integrato per P = 13 (EM) o mandrini magnetici elettropermanenti per P = 4 (EP). Tavola sinusoidale di precisione SAV 245.09 - 500 x 200 - 4 - EP - 210 V Denominazione SAV n. - A x B - passo dei poli - versione - tensione del magnete Precisione dell'angolo: ±5 arcosec Parallelismo del piano: ±0,005/100 mm Blocco del calibro a 0°: 0/5 mm Campo di rotazione: 0° a 45° Forza di tenuta nominale: 100 N/cm2 Passo dei poli: 4 mm per magnete EP come da SAV 243.73 13 mm per magnete EM come da SAV 243.42 Tensione del magnete: 210 V per EP 24 V o 110 V per EM
