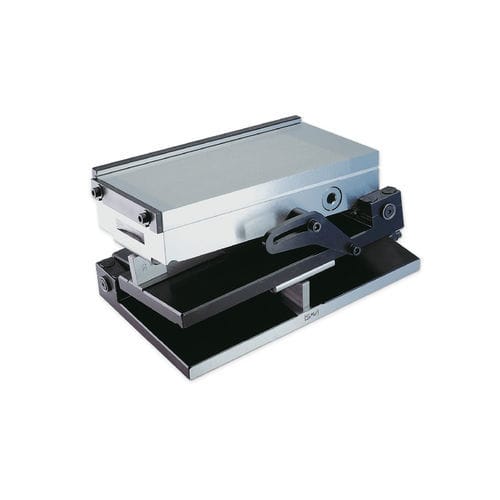

Piano magnetico con barra seno 245.02

per rettifica

Gli angoli vengono determinati con i blocchetti di misura secondo il principio sinusoidale. Il bloccaggio si ottiene con una staffa di fissaggio laterale e con i gusci di supporto superiori. Con basi a tavola sinusoidale in acciaio. temprate, brunite e rettificate con precisione. massima precisione con design piatto. design standard con mandrino magnetico permanente. consegnato in una scatola di legno. con 2 tavole sinusoidali con gradi/minuti in mm, arresto di precisione della lunghezza e barra di arresto trasversale. SAV 245.02 - 400 Tavola sinusoidale di precisione SAV n. - A Denominazione Precisione dell'angolo: ±5 arcosec Parallelismo del piano: ±0,005/100 mm Blocco del calibro a 0°: 3 mm Campo di rotazione, asse lungo: da 0° a 45° Campo di rotazione, asse corto: 0° a 30° Forza di tenuta nominale: 90 N/cm2 Passo dei poli: 1,9 mm Altezza del campo magnetico: 6 mm Strato di usura della piastra del polo: 8 mm
