Sistema di automazione di processi SynchroLine INDIVIDUAL

di produzioneper cavodi saldatura

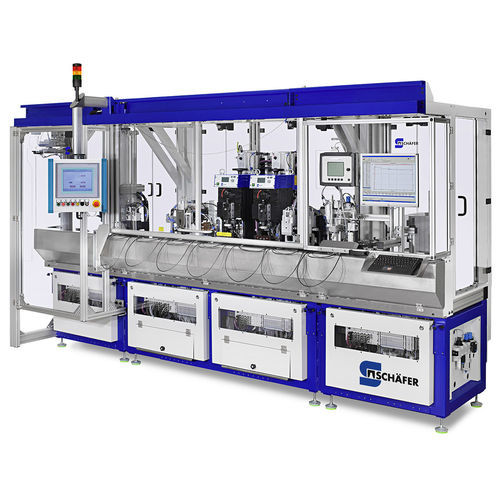

Riepilogo del prodotto Il sistema è progettato per la produzione completamente automatica di cablaggi elettrici per tecnologia solare (fotovoltaica). Un innovativo sistema di trasferimento con carrelli navetta costituisce la base per una produzione efficiente ed è completato da moduli dedicati per la separazione e l'alimentazione delle parti necessarie.

Preparazioni per la produzione dei cavi L'alimentazione quasi senza tensione del cavo bifilare è gestita da uno srotolatore appositamente sviluppato. La velocità di srotolamento può essere regolata in base alle esigenze e una lunghezza di cavo corrispondente viene immagazzinata in buffer. Nella prima fase di lavorazione, l'isolamento all'estremità del cavo viene ruvidizzato in processo inline. In un'altra stazione si tagliano le lunghezze specifiche del prodotto e i cavi vengono spellati.

Produzione degli assemblaggi Il sistema di trasferimento muove le coppie di cavi di stazione in stazione mediante carrelli navetta. La separazione e l'alimentazione di terminali e componenti avvengono in parallelo con le fasi di preparazione. Da un lato del cavo le connessioni vengono eseguite con elevata precisione mediante crimpatura a 4 punti. L'altro lato viene compattato e collegato a un assemblaggio elettrico mediante saldatura per resistenza.

Interfaccia utente intuitiva Il sistema di controllo con touchscreen offre un'interfaccia utente multilingue e intuitiva per un'operazione sicura e semplice. La selezione dei ruoli utente e delle modalità operative, insieme alle funzioni di rete macchina, consente flussi di lavoro flessibili e moderni.

Elevata sicurezza per l'operatore La protezione dell'operatore è garantita da un dispositivo di sicurezza monitorato. L'apertura delle porte di protezione interrompe il circuito di sicurezza e arresta tutti i motori. Il sistema è conforme alle direttive europee applicabili in materia di sicurezza meccanica ed elettrica e compatibilità elettromagnetica.

Panoramica dell'intero processo

• Ruvidizzazione dell'isolamento in processo inline
• Taglio a lunghezza e spellatura
• Separazione e alimentazione dei terminali
• Alimentazione dei componenti elettrici
• Crimpatura con terminali e componenti (crimpatura a 4 punti)
• Compattazione e saldatura per resistenza
• Test per assicurazione qualità

Illustrazioni Le illustrazioni sono esemplificative e possono mostrare opzioni o equipaggiamenti specifici. Soggette a errori e modifiche.

Caratteristiche tecniche / specifiche

• Tipo di sistema: SynchroLine INDIVIDUAL transfer automation system
• Applicazione: Produzione di assemblaggi elettrici per tecnologia solare / fotovoltaica
• Trasferimento: Sistema di trasferimento con carrelli navetta per il trasporto di cavi a coppie
• Alimentazione: Srotolatore speciale per alimentazione quasi senza tensione di cavo bifilare con buffer di accumulo
• Processi inline: Ruvidizzazione dell'isolamento, taglio a lunghezza, spellatura
• Processi di assemblaggio: Separazione e alimentazione di terminali/componenti, crimpatura a 4 punti, compattazione, saldatura per resistenza
• Controllo: Sistema di controllo con touchscreen e UI multilingue, ruoli utente, modalità operative e rete macchine
• Sicurezza: Dispositivo di protezione monitorato; apertura porte interrompe il circuito di sicurezza; conforme alle direttive europee di sicurezza meccanica, elettrica e EMC
• Documentazione: Brochure (PDF) disponibile
