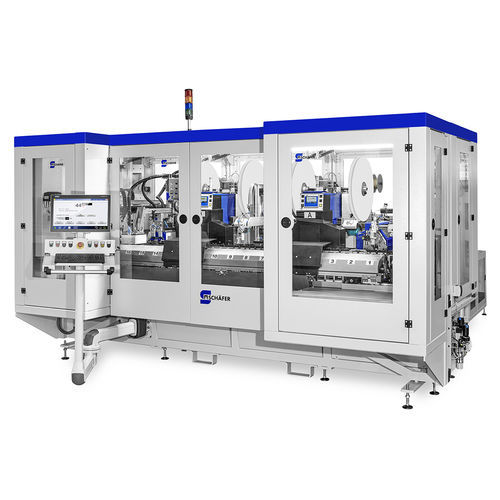

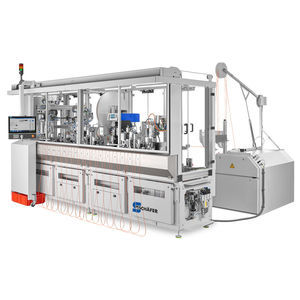

Macchina di produzione per cavo a fibre ottiche SynchroLine INDIVIDUAL

modulareinteramente automaticaper il settore medico

Panoramica del prodotto
Sistema di produzione completamente automatizzato per cavi ottici in fibra ottica polimerica (POF). Consente la saldatura laser delle POF su ferrule e terminazioni pigtail, con controllo qualità integrato e smistamento automatico dei cavi non conformi. Design modulare e brevi tempi di set-up, adatto alla produzione in serie in ambito medicale, automotive e telecomunicazioni.

Macchina flessibile con sistema di trasferimento
Il sistema di automazione modulare SynchroLine utilizza un sistema di trasferimento con navette per trasportare i fili tra le postazioni. Le saldature vengono eseguite in modo totalmente automatico con elevata precisione. La base macchina include un sistema di trasferimento che porta i fili alle rispettive stazioni tramite navette.

Preparazione per la produzione dei cavi
La fibra ottica viene alimentata quasi senza tensione da un apposito svolgitore sviluppato internamente. La velocità di svolgimento è controllabile e la lunghezza della fibra può essere bufferizzata. Le lunghezze dei cavi dipendenti dal prodotto vengono tagliate alla prima stazione; il processo di taglio produce una faccia terminale di alta qualità senza ulteriori lavorazioni. Un sistema di pulizia a vuoto interno rimuove particelle plastiche nelle aree rilevanti per la qualità.

• Fibre corte: trasportate in coppia dalle navette alle stazioni
• Fibre più lunghe: avvolte in anelli in modo che due estremità possano essere lavorate simultaneamente

Panoramica del processo complessivo

• Svolgimento e marcatura
• Taglio a misura e rifinitura della faccia terminale
• Avvolgimento e legatura
• Montaggio dei cappucci di protezione
• Saldatura laser con terminazioni
• Misurazione del residuo del nucleo
• Misurazione dell'attenuazione

Connessione delle fibre ottiche polimeriche
Le stazioni di saldatura eseguono le connessioni tra le fibre e i terminali ottici. Il sistema supporta ferrule standard e terminazioni pigtail (spinotti e prese). La misurazione integrata della fibra monitora ogni giunzione saldata e i valori di attenuazione durante la produzione. I cavi fuori tolleranza vengono separati automaticamente ed esclusi dal processo.

Controllo e sicurezza
Pannello touch multilingue intuitivo con ruoli utente e modalità operative selezionabili; funzioni di rete per sequenze di processo flessibili. Controllo principale: WireStar; controllo delle stazioni: STI. Dispositivo di sicurezza monitorato con porte di sicurezza che interrompono il circuito di sicurezza e arrestano tutti gli azionamenti. La macchina è conforme alle direttive europee vigenti in ambito meccanico, elettrico e EMC.

Caratteristiche / Specifiche tecniche
Materiali lavorabili: fili, cavi ferrule, cavi pigtail.
Cavo ferrule: diametro del nucleo 1 mm; diametro della guaina 2,3 mm (colorato).
Cavo pigtail: diametro del nucleo 1 mm; diametro della guaina 1,5 mm (nero).
Terminazioni: ferrule (standard); pigtail spinotti e prese.
Prestazioni e geometria: cavi ferrule (un cavo per navetta disposto in curva): 840 pz/h a 1230 mm; 570 pz/h a 4350 mm; 545 pz/h a 8500 mm. Cavi pigtail (due cavi singoli inseriti nella navetta): 800 pz/h a 60–280 mm.
Numero di stazioni: linee ferrule 7 stazioni; linee pigtail 9 stazioni. Numero di navette: 37.
Controllo: HMI WireStar (principale), STI (stazione). Display: touchscreen.
Alimentazione e interfacce: Alimentazione 400 V, 50/60 Hz; Aria compressa 6 bar.
Dimensioni e peso: L x P x H 4480 x 5925 x 2700 mm (circa, macchina chiusa a seconda dell'equipaggiamento); Peso circa 3500 kg.

Illustrazioni
Le illustrazioni nelle schede prodotto sono esemplificative e possono mostrare opzioni e equipaggiamenti specifici.

Specifiche tecniche

• Prodotto: SynchroLine INDIVIDUAL sistema di automazione per cavi POF
• Materiali lavorabili: fili, cavi ferrule, cavi pigtail
• Diametro nucleo cavo ferrule: 1 mm
• Diametro guaina cavo ferrule: 2,3 mm (colorato)
• Diametro nucleo cavo pigtail: 1 mm
• Diametro guaina cavo pigtail: 1,5 mm (nero)
• Terminazioni: ferrule (standard); pigtail spinotti e prese
• Velocità di produzione (esempi): fino a 840 pz/h a 1230 mm (ferrule); 570 pz/h a 4350 mm; 545 pz/h a 8500 mm; fino a 800 pz/h per pigtail (60–280 mm)
• Numero di stazioni: 7 (ferrule), 9 (pigtail)
• Numero di navette: 37
• HMI / Controllo: WireStar (principale), STI (stazione)
• Display: Touchscreen
• Alimentazione: 400 V, 50/60 Hz
• Aria compressa: 6 bar
• Dimensioni (L x P x H): 4480 x 5925 x 2700 mm (circa)
• Peso: circa 3500 kg
