Sistema di automazione per fili SpeedLine 22 ADVANCED

per applicazioni automotiveassemblaggioin ferrite

Panoramica

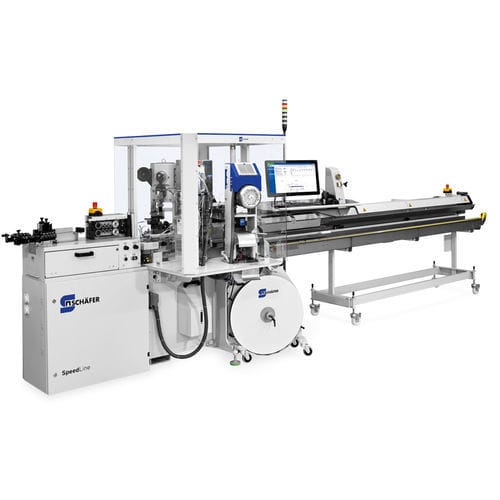

La SpeedLine 22 ADVANCED è una pressa da crimpare completamente automatica per fili uni- e multifilari con sezioni da 0,08 a 6 mm². Progettata per produzioni di cavi ad alta produttività (applicazioni tipiche: cablaggi automotive). Le illustrazioni possono mostrare attrezzature opzionali.

Piattaforma modulare
La piattaforma modulare SpeedLine offre lavorazione dei fili con braccio girevole, focalizzata su tempi di fermo ridotti, ergonomia e sicurezza. Le varianti permettono di combinare moduli standard e opzioni per requisiti specifici del cliente.

Configurazione tipica
I modelli standard coprono le applicazioni di produzione comuni; questo modello supporta fino a 4 stazioni di crimpatura e può essere esteso con moduli opzionali per processi complessi e riproducibili.

Assicurazione qualità
I moduli di monitoraggio opzionali migliorano il controllo del processo:

• Monitoraggio della forza di crimpatura per la verifica delle connessioni
• Monitoraggio della qualità del conduttore per rilevare sbucciature difettose
• Ispezione ottica della qualità del cavo

Concetto operativo intuitivo e sicuro
Il HMI WireStar fornisce un'interfaccia touch con gestione database configurabile, connettività di rete e dashboard per lo stato, la produttività e il consumo materiali.

Conformità
La macchina è conforme alle direttive europee vigenti relative a sicurezza meccanica ed elettrica e compatibilità elettromagnetica.

Equipaggiamento di base

• Stazioni di crimpatura
• Telaio di base con quadro di controllo
• Tavoli stazione e postazione operatore
• Raddrizzafili e bracci girevoli
• Alimentatore fili programmabile
• Modulo taglio-e-sguainatura programmabile
• Assieme lame e tagliaparti difettosi
• Protezione macchina pneumatica
• PC con touchscreen 21"
• Software macchina WireStar
• Funzioni di rete e interfacce (RS232, Ethernet)

Estensioni opzionali

• Stazione di sigillatura
• Doppio raddrizzafili
• Regolazione altezza crimpatura
• Regolazione altezza pressa
• Modulo impilamento fili
• Tagliastriscia porta-contatti
• Modulo raddoppio filo
• Navetta applicatore
• Monitoraggio forza di crimpatura
• Controllo qualità cavo
• Monitoraggio qualità conduttore

Dati tecnici
Materiali lavorabili
Filo: uni- e multifilare
Sezione: 0,08 mm² – 6 mm²
Isolamenti: PTFE, PVC e materiali comuni

Processo
Alimentazione fili: trasmissione a cinghia fino a 10 m/s
Lunghezza di taglio: 30 mm – 99 m
Portata: > 5.000 pz/h (lunghezza filo 50 mm, Crimp/Crimp) a seconda della configurazione

Prestazioni e geometria
Azionamento: servomotori
Numero stazioni: fino a 4

Controlli
Software: WireStar
Display: touchscreen 21"

Alimentazioni e interfacce
Alimentazione elettrica: 3x (208–480 V), 50/60 Hz, 3,5 kVA
Aria compressa: 6 bar
Interfacce: RS232, Ethernet

Dimensioni e peso
Agg. (L x P x H): 3350 x 1450 x 1800 mm
Peso: ca. 1050 kg

Note
[1] Valori dipendenti dalla configurazione di filo e terminale.
[2] Dimensioni e peso riferiti all'equipaggiamento base.

Specifiche tecniche

• Modello: SpeedLine 22 ADVANCED
• Sezione lavorabile: 0,08 mm² – 6 mm²
• Alimentazione fili: cinghia fino a 10 m/s
• Intervallo lunghezza di taglio: 30 mm – 99 m
• Portata: > 5.000 pz/h (filo 50 mm, Crimp/Crimp)
• Tipo azionamento: servomotori
• Stazioni max: fino a 4
• Software di controllo: WireStar
• Display: touchscreen 21"
• Alimentazione: 3x (208–480 V), 50/60 Hz, 3,5 kVA
• Aria compressa: 6 bar
• Interfacce: RS232, Ethernet
• Dimensioni appross. (L x P x H): 3350 x 1450 x 1800 mm
• Peso appross.: 1050 kg
