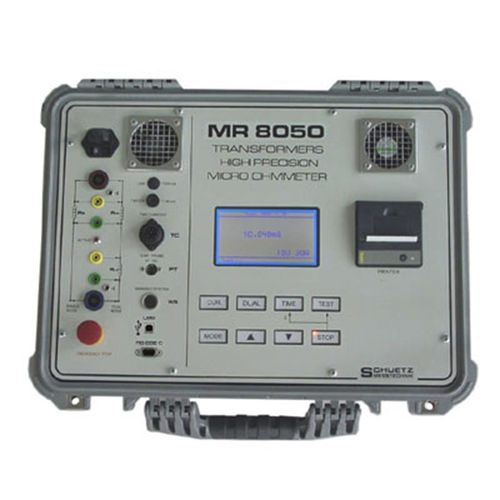

Apparecchio per prove di resistenza MR 8050

automaticodi trasformatoriper motore

Con i misuratori di resistenza MR 8050 si possono misurare gli avvolgimenti altamente induttivi di trasformatori, motori e reattori. (range 100 µΩ con risoluzione 0.01µΩ fino a 6 kΩ). Le prestazioni degli oggetti di prova possono arrivare fino a 800 MVA o anche di più. Il carico magnetico di un trasformatore viene eseguito rapidamente utilizzando una tensione di carico elevata (60V). Questo è importante per le misure critiche del tempo (curve di raffreddamento). Lo scarico del nucleo del trasformatore è molto veloce, molto sicuro, poiché l'energia viene distrutta totalmente nell'MR 8050. La temperatura dell'oggetto in prova può essere preimpostata o misurata con una sonda PT100. La resistenza è calcolata per 20°C usando il coefficiente di temperatura per il rame o l'alluminio. Sono possibili misure di perdita di calore con intervalli di tempo preimpostati. La resistenza a t=0 (disconnessione del carico) è mostrata come risultato dell'algoritmo di regressione interno. Due avvolgimenti (per lo più HV e LV) possono essere misurati simultaneamente nel metodo di misurazione DUAL. L'MR 8050 dispone anche di un controllo automatico del commutatore per misurare diverse derivazioni senza interrompere la corrente di misura. Caratteristiche - 2 canali per misure DUAL - Tempo di misurazione molto breve grazie al caricamento molto veloce - Tempo di scarico tip. 1/10 del tempo di caricamento - Misure di perdita di calore con algoritmo di regressione - Display LCD da 240 x 128 pixel con retroilluminazione - USB standard e RS232C 9600 baud - Connettore PT100 per sonda di temperatura PT100 - Connettore tap changer per il controllo automatico del rubinetto - Connettore per sistema di allarme per luce di avvertimento separata - Memorizzazione interna dei test per un massimo di 1000 misurazioni - Ingressi completamente protetti contro tensioni statiche e transitorie - Ampie gamme di corrente da 50mA a 60A
