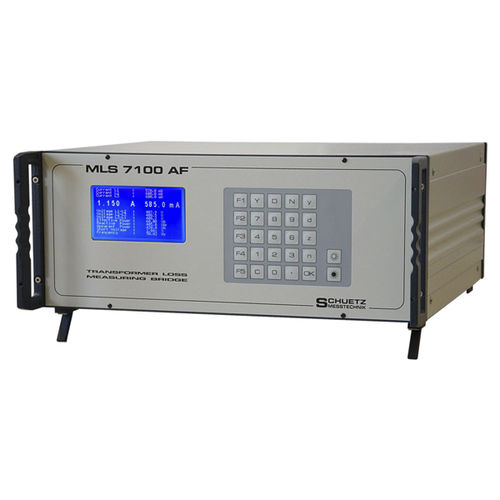

Strumento di misura dell'attenuazione MLS 7100

digitaleda bancodi trasformatori

Il ponte di misura delle perdite dei trasformatori MLS 7100 è stato appositamente progettato per semplificare notevolmente la determinazione delle perdite del nucleo del trasformatore e delle perdite di rame - una scelta ideale quando si lavora in cantiere. Il ponte di misura è caratterizzato da misure a circuito aperto e cortocircuito. Molti trasformatori possono essere collegati direttamente al modulo MLS 7100 senza bisogno di ulteriori trasduttori. Le perdite di nucleo sono un'importante quantità di trasformatore quando si parla di efficienza elettrica, spese di esercizio e del valore complessivo del trasformatore. Le perdite del nocciolo derivano principalmente dalle perdite di acciaio (perdite per correnti parassite e perdite per isteresi) e anche dalle perdite del nocciolo. Le perdite di acciaio sono tipicamente determinate utilizzando la misura a circuito aperto, in quanto scorre una corrente magnetizzante relativamente piccola. Con questa tecnica, le perdite di rame sono ridotte al minimo grazie alla correlazione quadrata tra potenza e corrente. Le perdite di rame sono determinate mediante misurazione del corto circuito, in quanto la modulazione magnetizzante dell'anima in acciaio dovrebbe essere ridotta al minimo. Inoltre, in questo modo si determina la tensione di cortocircuito, che è anche una quantità importante. In pratica, la tensione di prova viene immessa sul lato h.v. (l. v. v. lato accorciato), in quanto almeno molti trasformatori di media potenza raggiungono la loro corrente nominale tra le tensioni facilmente disponibili nelle reti elettriche industriali (es. 3 x 400 V → 4 % di 10 kV).
