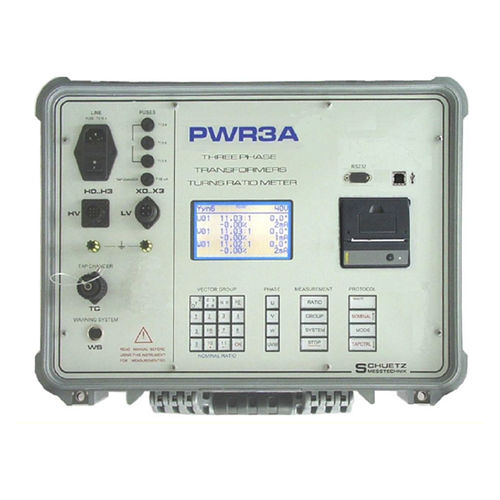

Ratiometro digitale PWR3A

per trasformatore

Il grande vantaggio del PWR3A rispetto a molti altri strumenti presenti sul mercato è la semplicità di configurazione. Nella maggior parte dei casi i parametri richiesti devono essere cercati in tabelle sulla base del gruppo vettoriale e del numero di codice del trasformatore da misurare, e impostati sull'apparecchio per mezzo di interruttori rotativi o tasti. Ciò comporta spesso un'impostazione errata o un'incertezza sull'impostazione, poiché alcune tabelle sono confuse. Con lo strumento di misura del rapporto di trasformazione PWR3A non è necessaria una tale impostazione manuale. È sufficiente digitare il gruppo di vettori con i tasti. L'unica cosa da fare è collegare il trasformatore fuori linea al dispositivo e rilasciare la misura; tutte e tre le fasi vengono misurate consecutivamente, tutte le procedure di collegamento e cortocircuito sui lati primario e secondario della tensione vengono eseguite automaticamente prima di ogni misura. Naturalmente è possibile misurare anche una sola fase, ad esempio H2. Un valore impostato regolabile consente di visualizzare un errore o una deviazione del rapporto di trasformazione misurato. Inoltre, è previsto un controllo automatico del commutatore. In questo caso, tutte le fasi e i rubinetti vengono misurati consecutivamente e tutti i risultati vengono memorizzati all'interno dello strumento (utilizzando la memoria specifica del trasformatore), stampati (se è collegata una stampante) e trasferiti al PC (se collegato). Utilizzando la memoria interna, tutti i risultati di tutte le derive vengono scritti in un'area specifica del trasformatore. Inoltre, i valori di set point specifici del trasformatore, il gruppo di vettori e le informazioni aggiuntive che descrivono il trasformatore (ad es. numero di serie, ubicazione...) vengono letti dalla memoria quando vengono selezionati e visualizzati sul display LCD.
