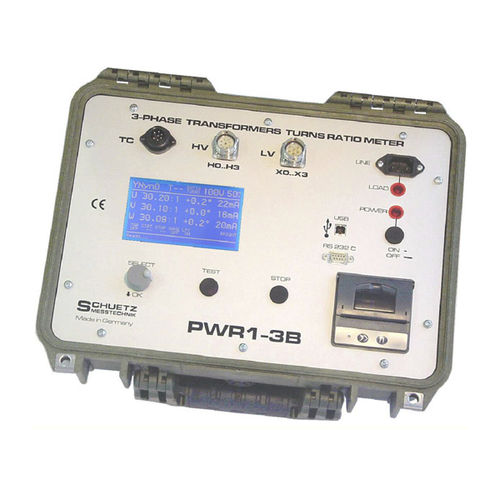

Ratiometro digitale PWR1-3B

per trasformatore

Il RATIOMETER PWR1-3B è costruito per misurare il rapporto di trasformazione, l'errore di fase e la corrente di magnetizzazione dei trasformatori di potenza e di distribuzione per tutti i trasformatori trifase contemporaneamente. I trasformatori di tensione e corrente sono monofase, mentre i trasformatori di potenza sono normalmente trifase. A causa della cattiva qualità delle linee industriali (jitter di fase e cambio di fase, differenze di tensione tra le tre fasi) tutte le misure sono normalmente effettuate in monofase, anche su rapporti trifase. Il design del PWR1-3B contiene un oscillatore di potenza sinusoidale interno che fornisce la tensione eccitante necessaria con una distorsione molto bassa e una tensione stabile che non si trova nelle linee industriali. Ciò consente misurazioni monofase e trifase molto stabili e precise. Il Ratiometro PWR1-3B utilizza un ampio display LCD con retroilluminazione per presentare i valori di rapporto e differenza di fase tra "H.V. Winding" e "L.V. Winding" , e la tensione di eccitazione e la corrente di magnetizzazione dell'avvolgimento ad alta tensione.
