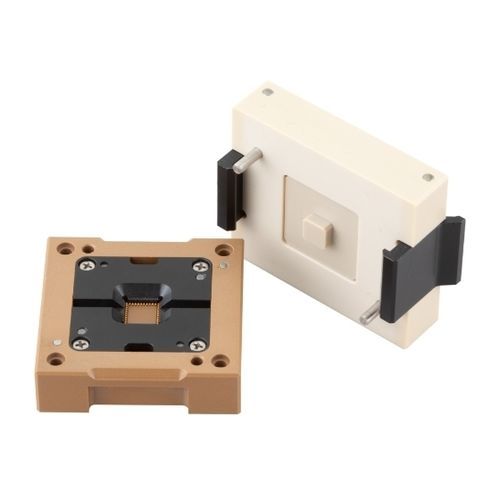

Socket di test QFN HC-C

QFPSOP

Il socket IC HC-C di Seiken è progettato per applicazioni ad alta corrente, con una struttura a molla a foglia proprietaria che offre una capacità di trasporto di corrente eccezionale per terminale. Progettato per stabilità e affidabilità, l'HC-C garantisce prestazioni elettriche costanti, anche in condizioni impegnative. - A differenza dei socket convenzionali in cui i terminali sono incorporati in alloggiamenti in resina, Seiken offre l'opzione di alloggiamenti metallici in regioni ad alta corrente, come intorno agli elettrodi emettitori. Questa innovazione dissipa efficacemente sia il calore che la corrente, minimizzando il degrado dei terminali (ad esempio, perdita di carico) e prolungando la durata del socket. Inoltre, i design dei socket possono essere personalizzati per consentire l'estrazione di segnali individuali per i terminali emettitori e di gate, anche con layout complessi di elettrodi periferici. - Seiken fornisce socket IC completamente personalizzati e dispositivi di ispezione per soddisfare i requisiti di test esatti. Specifiche Generali - I terminali standard sono generalmente montati in alloggiamenti in resina. Tuttavia, per gli elettrodi emettitori che richiedono alta corrente, possono essere utilizzati alloggiamenti metallici. Questo migliora la gestione della corrente e la dissipazione del calore, riducendo il rischio di degrado dei terminali, come la riduzione della forza della molla. Inoltre, sono disponibili configurazioni che separano l'estrazione del segnale dai terminali emettitori e di gate, consentendo un design flessibile degli elettrodi. Condizioni di Test - Passo supportato 0.3: Capacità di corrente (Resina/Metallo) 25A / 40A - Passo supportato 0.4: Capacità di corrente (Resina/Metallo) 50A / 75A Caratteristiche Chiave e Vantaggi - Design superiore di dissipazione di alta corrente e calore: Dissipa efficacemente calore e corrente, raggiungendo durabilità e mantenendo prestazioni stabili anche sotto operazioni intensive ad alta corrente. - Design personalizzato completo: Seiken fornisce un servizio completo, dalla progettazione iniziale alla produzione finale, basato sulle dimensioni, forma e condizioni di test specifiche del tuo dispositivo. Produzione flessibile a partire da una singola unità, consentendo un'adozione facile anche nella fase di sviluppo del prototipo. Blocchi HC-C (High Current Cube) - Per migliorare la versatilità e la convenienza, Seiken offre un blocco HC-C universale come prodotto standard. Nonostante le sue dimensioni compatte (circa 10 mm lungo il lato lungo), ogni blocco supporta fino a otto terminali ad alta corrente, gestendo una capacità di corrente totale fino a 400A per blocco. Caratteristiche e Applicazioni (Per moduli di potenza): - Disporre liberamente i blocchi per adattarsi al layout e ai requisiti di test del tuo dispositivo. - Combinare più blocchi per gestire correnti di 400A × numero di blocchi. - Accomodare facilmente i passi di piombo non standard che sono difficili per i design di socket convenzionali. - Migliorare la flessibilità dei test per moduli di potenza e applicazioni personalizzate. Seiken può integrare blocchi HC-C in design di socket IC completamente personalizzati, offrendo la combinazione ideale di flessibilità e prestazioni per il tuo ambiente di ispezione. Esempi di Applicazione: - Transistor - SON - SOP - QFN - Pacchetti QFP - Moduli di Potenza Caratteristiche / Specifiche Tecniche: - Capacità di corrente elevata per terminale: fino a 75A (alloggiamento metallico) - Opzioni di alloggiamento standard e metallico per terminali - Personalizzabile per l'estrazione di segnali individuali (emettitore/gate) - Blocco HC-C universale: fino a 400A per blocco, 8 terminali per blocco - Passo supportato: 0.3mm (25A resina/40A metallo), 0.4mm (50A resina/75A metallo) - Adatto per moduli di potenza, transistor, SON, SOP, QFN, pacchetti QFP - Design personalizzato e produzione flessibile (da una singola unità alla produzione di massa)
