Socket di test per dispositivo IC

Kelvina contatto diretto

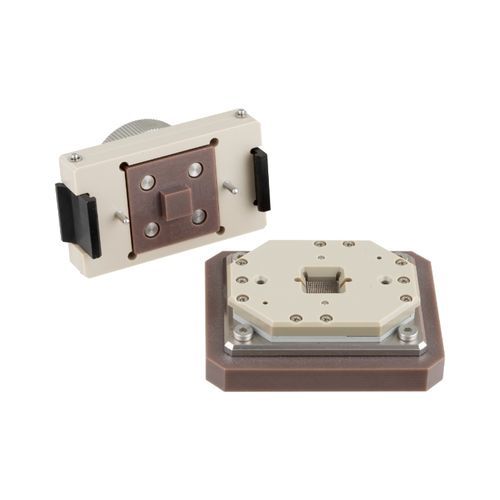

I socket IC Kelvin di Seiken sono progettati per semplificare le misurazioni a quattro terminali (connessione Kelvin), offrendo test di bassa resistenza altamente precisi che superano i limiti dei metodi convenzionali. Progettati per supportare chip ultra-compatti, inclusi quelli più piccoli di 1mm², questi socket sono perfettamente adatti ai circuiti integrati sempre più miniaturizzati e ad alta densità di oggi. La misurazione Kelvin richiede progetti di fissaggio specializzati e Seiken fornisce un supporto completo end-to-end, dalla progettazione di fissaggi personalizzati alla produzione completa, garantendo un'integrazione assoluta nel tuo ambiente di test. - Layout flessibile dei pin per esigenze di test complesse: A differenza dei socket tradizionali, i socket IC Kelvin di Seiken consentono layout dei pin completamente personalizzabili, purché siano soddisfatte le condizioni di passo. Che si tratti di misurare tra 100 e 1000 elettrodi per chip o di effettuare misurazioni simultanee su più chip, queste soluzioni offrono la flessibilità di adattarsi a una vasta gamma di requisiti di test avanzati. - Sostituzione facile dei pin e eccellente manutenibilità: Seiken mantiene la stessa facilità di sostituzione dei pin di tutti i loro socket IC, garantendo una manutenzione semplice e minimizzando i tempi di inattività. Con una produzione in piccoli lotti disponibile a partire da una sola unità, i socket Kelvin sono ideali per lo sviluppo di prototipi e le serie di produzione a basso volume. Esempi di applicazione: - WL-CSP - QFN - SON - Componenti discreti, e altro ancora Prodotti correlati: - Tecnologia di misurazione Kelvin: Le sonde Kelvin brevettate consentono misurazioni di bassa resistenza ultra precise su elettrodi a passo fine. Con un contatto a doppio punto così vicino come 0,1 mm, assicurano una connettività stabile, una durata superiore e una precisione impareggiabile per i dispositivi di nuova generazione. - Scheda di sonda Kelvin: Con un metodo di rilevamento a quattro terminali, queste schede gestiscono passi ultra fini garantendo misurazioni di resistenza precise. Supportano passi fini a partire da 0,35 mm, con solo 0,1 mm di spaziatura tra i terminali, garantendo prestazioni ottimali nelle applicazioni ad alta precisione. - Supporti per sonde (Fissaggi di test personalizzati): Noti anche come blocchi di pin, i supporti per sonde sono essenziali per la sonda di precisione nei test dei componenti elettronici. Questi supporti assicurano un allineamento perfetto e un contatto stabile, sia utilizzando formati standard che necessitando di un design completamente personalizzato. Specifiche tecniche / Caratteristiche: - Supporta misurazioni a quattro terminali (connessione Kelvin) per test di bassa resistenza altamente precisi - Compatibile con chip ultra-compatti (più piccoli di 1mm²) - Layout dei pin personalizzabili per test complessi e ad alta densità - Sostituzione facile dei pin e alta manutenibilità - Produzione in piccoli lotti disponibile (a partire da una unità) - Ideale per lo sviluppo di prototipi e la produzione a basso volume
